RER-A63CORE
产品名称 ：全志A63核心板
产品型号 ：A63-core
产品应用 ：广告机、车载录像、智能硬件、网络监控系统等
- 产品介绍
- 规格参数
- 应用案例
- 文档下载

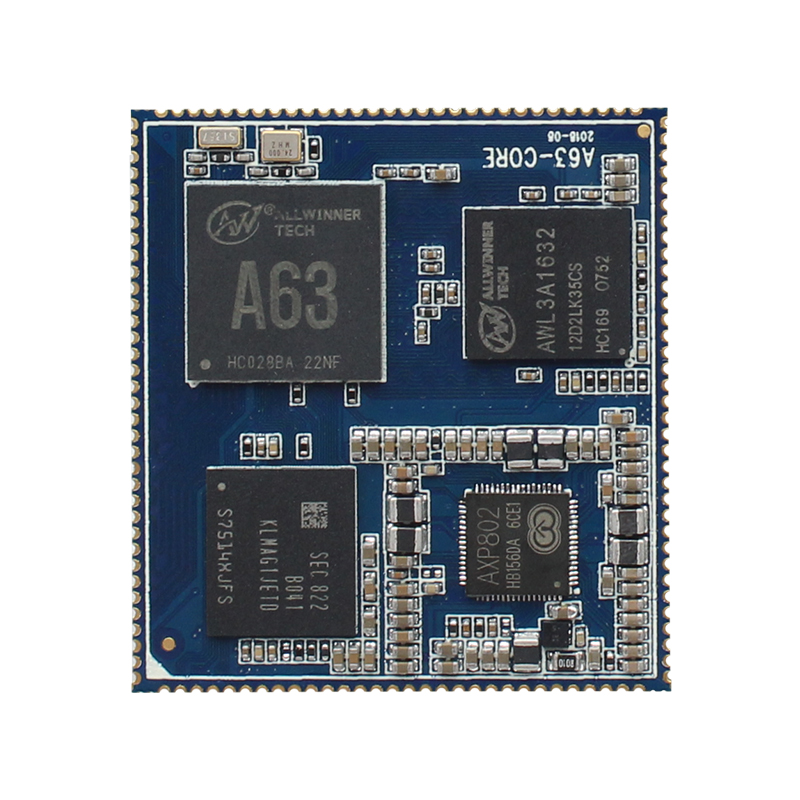

A63-Core模块是基于全志A63平台设计的高性价比嵌入式核心模块板。采用130pin邮票孔封装形式，六层高速PCB设计，体积非常小，适合做手持便携类产品。
A63-Core模块集成2GB LPDDR3内存和16GB EMMC存储器，集成PMU芯片，带电池充放电管理，集成音频Codec功能。GPU为Mali-T760，可满足人脸识别及AI算法的需求，支持硬解H.265/H.264 4K@30fps，提供丰富的外设资源：USB、UART、SDIO、SPI、IIC、GPIO。支持驱动2个4-lane MIPI或1个8-lane MIPI接口的显示屏，最大分辨率2560x1600，支持驱动2-lane EDP屏，分辨率1920x1080。
|
产品说明 |
||
|
核心资源 |
处理器 |
Allwinner A63 四核ARM Cortex-A53 1.8G主频 |
|
电源管理 |
AXP803 |
|
|
存储器 |
LPDDR3:2GB eMMC flash: 16GB |
|
|
工作电压 |
DC 5~6V |
|
|
最小工作电流 |
<10mA@sleep模式 |
|
|
供电方式 |
DC电源、USB电源、锂电池3.7~4.2V |
|
|
操作系统 |
Android 7.1/Linux3.10 |
|
|
环境特性 |
工作温度 |
-10~70 |
|
存储温度 |
-40~85 |
|
|
结构特性 |

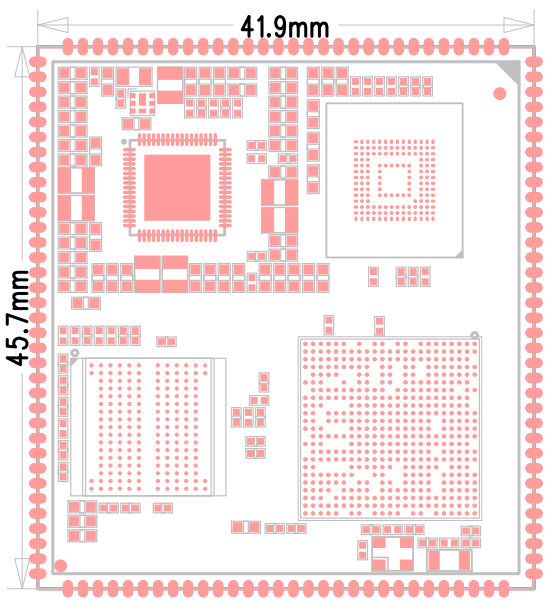

尺寸大小 |
45.7x41.9 mm |
|
重量 |
约8g |
|
|
封装类型 |
130 LCC pin |
|
|
接口说明 |
||
|
数字接口 |
UART |
3 x UART up to 1.5Mbps |
|
I2C |
2 x I2C up to 400Kbps |
|
|
USB |
1 x USB2.0 Host 1 x USB2.0 OTG up to 480Mbit/s |
|
|
SDIO |
2 x SD3.0 |
|
|
SPI |
1 x SPI |
|
|
GPIO |
16 x GPIO |
|
|
显示接口 |
EDP |
1 x 2-lanes EDP v1.2 up to 1920x1080 |
|
MIPI |
2 x MIPI DSI 4-lanes up to 1920x1080 or 1 x MIPI DSI 8-lanes up to 2560x1600 |
|
|
音频接口 |
HeadPhone Out |
1 x Stereo HeadPhone |
|
Speaker Out |
2 x Difference Speaker |
|
|
MicPhone In |
1 x Analog MicroPhones |
|
|
按键 |
Power On/Off |
开关机键 |
|
Reset |
复位键 |
|
|
GPADC |
用分压电阻扩展按键 |
|
|
Uboot |
烧录键 |
|
|
视频处理 |
||
|
视频编码 |
H.264: 1080P@30fps |
|
|
视频解码 |
H.265 Main/L5.0: 4K@30fps H.264 BP/MP/HP Level4.2: 4K@30fps MPEG1/2/4: 1080P@60fps VP8: 1080P@60fps VP9 Profile 0: 4K@30fps VC1 SP/MP/AP: 1080P@60fps Xvid: 1080P@60fps |
|
