Tiny-A20
产品名称 ：全志A20开发板
产品型号 ：Tiny-A20
产品应用 ：广告机、车载站牌、智能硬件等等
- 产品介绍
- 规格参数
锐尔威视A20-Core模块是基于全志经典双核A20芯片设计的高性价比嵌入式核心模块板。A20-Core采用1.27mm双排插针连接器形式引出200pin引脚，方便插拔。六层高速PCB设计，体积小，结构紧凑。
A20-Core模块集成1GB DDR3内存和4GB NAND存储器，集成PMU芯片，集成音频Codec功能，提供丰富的外设资源：USB、UART、SDIO、SPI、IIC、GPIO。支持驱动RGB/LVDS接口的显示屏，最大分辨率1280x800。
提供3种操作系统：Android4.2平板系统、Android4.2电视盒系统、Linux+QT5系统，3种系统都提供源码和编译教程，适合入门学习。
|
产品说明 |
||
|
核心资源 |
处理器 |
Allwinner A20 双核ARM Cortex-A7 1.0G主频 |
|
电源管理 |
AXP209 |
|
|
存储器 |
DDR3:1GB Nand flash: 4GB |
|
|
工作电压 |
DC 5~6V |
|
|
最小工作电流 |
<20mA@sleep模式 |
|
|
供电方式 |
DC电源、USB电源、锂电池3.7~4.2V |
|
|
操作系统 |
Android 4.2/ Linux3.4+Qt5 |
|
|
环境特性 |
工作温度 |
-10~70 |
|
存储温度 |
-40~85 |
|
|
结构特性 |
尺寸大小 |
68x52 mm |
|
重量 |
约10g |
|
|
封装类型 |
200 pin (2x100)1.27mm双排插针 |
|
|
接口说明 |
||
|
数字接口 |
UART |
6 x UART up to 1.5Mbps |
|
I2C |
2 x I2C up to 400Kbps |
|
|
USB |
2 x USB2.0 Host 1 x USB2.0 OTG up to 480Mbit/s |
|
|
SDIO |
2 x SD2.0 |
|
|
SPI |
1 x SPI |
|
|
GPIO |
20 x GPIO |
|
|
显示接口 |
HDMI |
1 x HDMI v1.4 up to 1080P@60fps |
|
LVDS |
1-ch 8bit LVDS up to 1280x800 |
|
|
RGB |
1 x 24bit RGB up to 1280x800 |
|
|
VGA |
1 x VGA up to 1920*1080 |
|
|
CVBS-OUT |
1 x CVBS support PAL/NTSC |
|
|
音频接口 |
HeadPhone Out |
1 x Stereo HeadPhone |
|
MicPhone In |
1 x Analog MicroPhones |
|

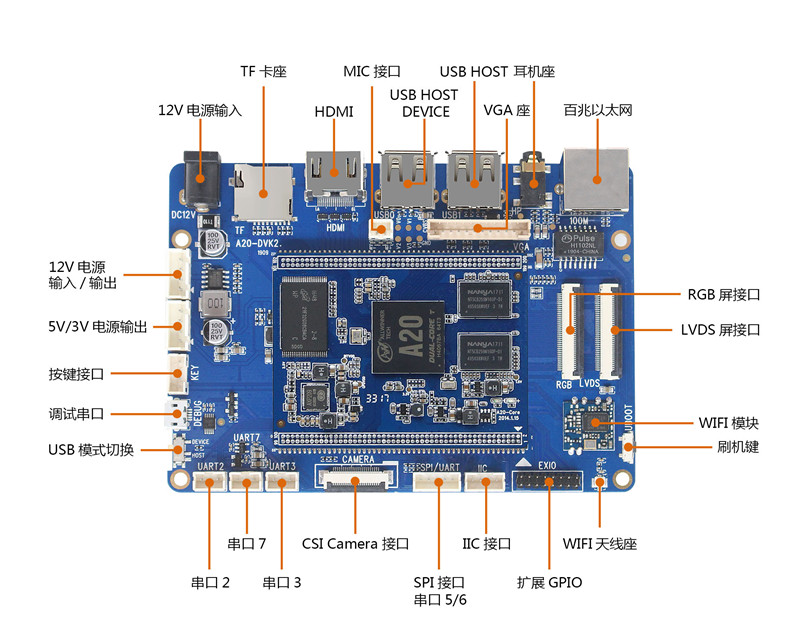

硬件资源
|
主控 |
全志双核A20 Cortex-A7架构 主频1G |
|
GPU |
Mali-400MP2 |
|
存储 |
1GB DDR3 + 4GB NandFlash |
|
电源 |
12V直流供电 DC5.5座+4P-2.54座 5V和3V电源输出 给外设供电 |
|
网络 |
百兆以太网RJ45 2.4G Wifi模块 |
|
显示 |
HDMI 支持1080P/60Hz VGA 支持1920x1080 LVDS-单8bit 支持7、10、12寸触摸屏 最大1280x800 RGB-18bit 支持5、7寸触摸屏最大1920x1080 |
|
音频 |
耳机接口 麦克风接口 |
|
USB |
1路USB-OTG 1路USB2.0 Host高速接口 |
|
扩展存储 |
1个TF卡座 |
|
Camera |
1个DVP-CSI摄像头接口 |
|
RTC |
内置RTC+CR1220电池座 |
|
串口 |
4个通用TTL串口 1个调试串口 |
|
GPIO |
15个GPIO口 |
|
扩展接口 |
IIC SPI Button |
提供3种操作系统源码：
Android4.2平板系统 适用于小尺寸LCD显示，触摸操作，平板界面风格
Android4.2电视盒系统 适用于HDMI/VGA显示，鼠标操作，电视盒界面风格
Linux3.4+Qt5系统 基于buildroot文件系统搭建 QT支持OpenGL硬件加速
显示驱动能力：
18bit RGB 5寸、7寸、10寸 1024x600
单8-LVDS 7寸、10寸 1280x800
