QR-USB2MP1CAM
产品名称 ：200万高清4K双目USB摄像头模组
产品型号 ：QR-USB2MP1CAM
产品应用 ：3D测距、深度检测、3D视频录制、VR视频录制、3D建模等
- 产品介绍
- 规格参数
- 应用案例
主要特点
通过HUB连接2路摄像头，通过一根USB线传输，可以识别2个独立的视频设备，2路摄像头同时工作
双目摄像头是免驱的（不需要安装驱动），符合标准的免驱UVC协议，方便二次开发，通用性好，提供属性设置（亮度、对比度、饱和度、色调、清晰度、白平衡、曝光、增益）编程接口
在Windows系统可以使用DirectShow、opencv等软件开发，在Linux系统可以使用V4L2开发.
两镜头中心间距：62mm
板尺寸：85X23mm
本产品不配外壳，不配支架，配一条microUSB连接线
软件说明：
仅提供Windows平台的通用测试软件AMCAP，用户可以同时开启2个软件进行测试。
双目摄像头只负责同时采集双路视频图像，不输出额外的测量信息，需要用户自行开发
不提供有关“双目图像处理，视频合成”等软件，需要用户自行完成开发
提供Windows平台的SDK源码包（DirectShow和AMCAP）和Linux系统的应用源码（基于V4L2）

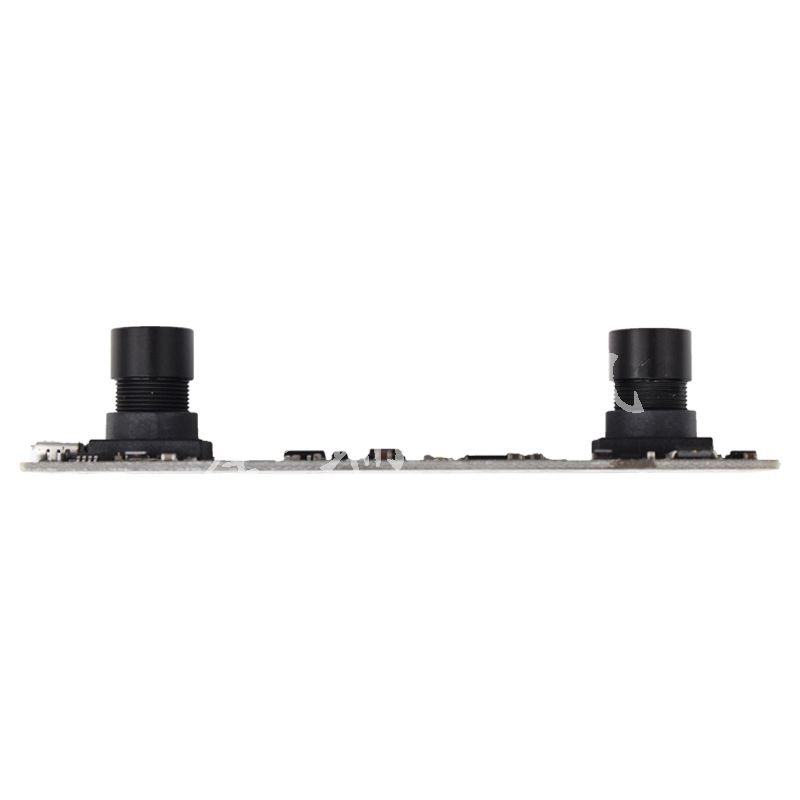

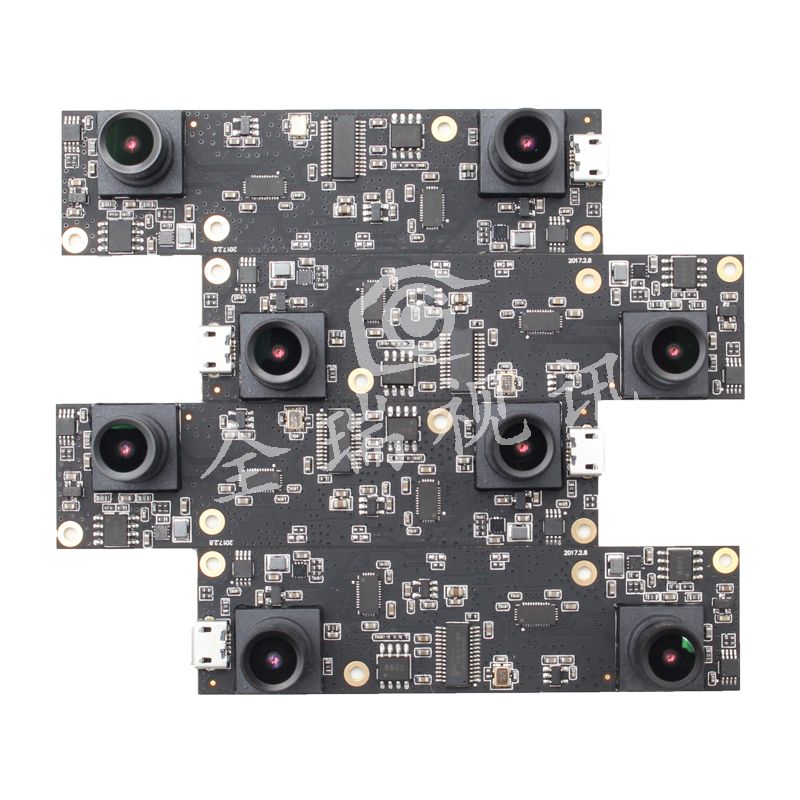

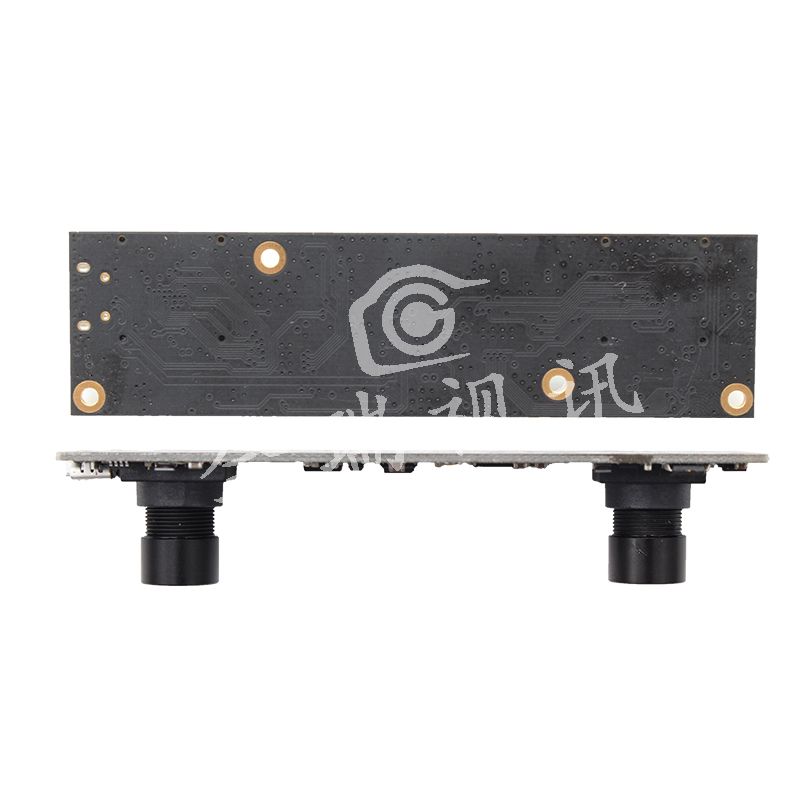

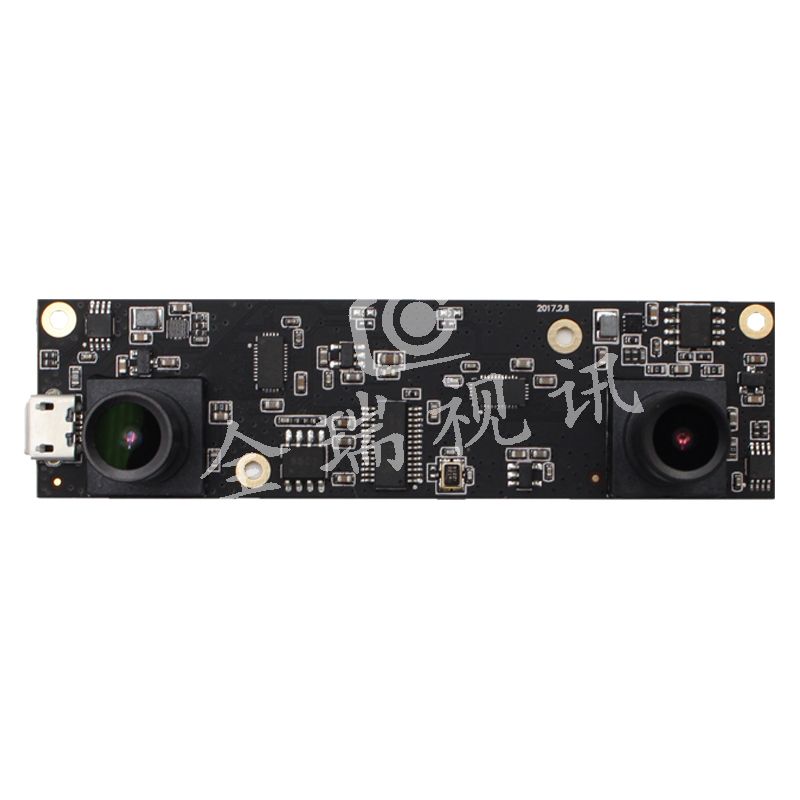

产品实拍图

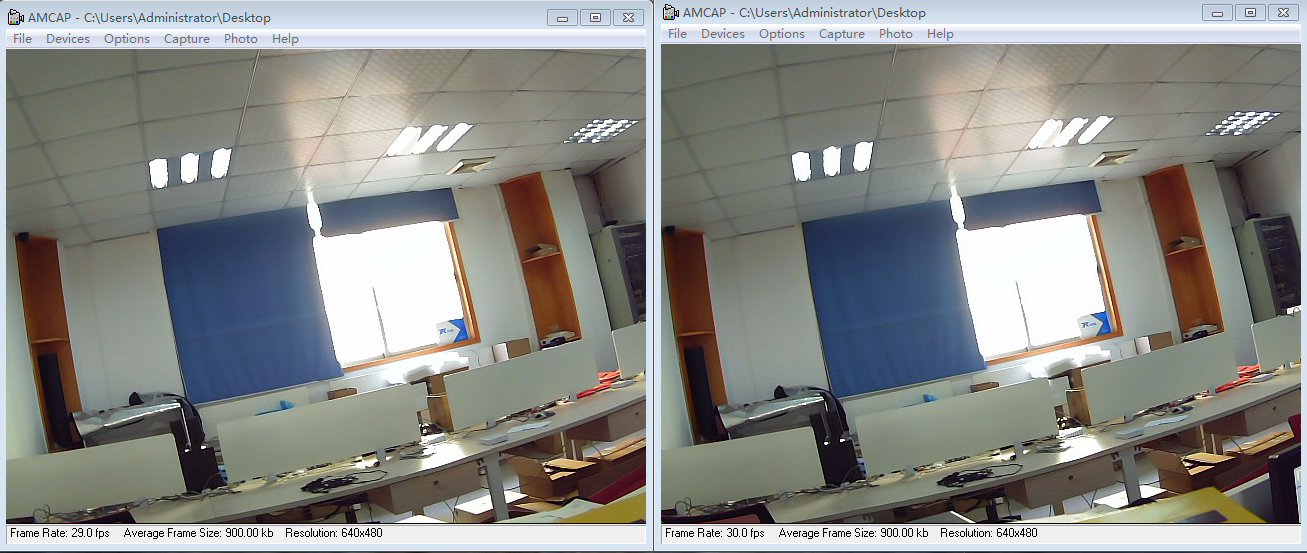

实拍双目90度视角效果图
产品参数
| 产品型号 | QR-2MP1CAM-V90 |
| Sensor | AR0330 |
| Lens Size | 1/3 inch |
| 像元尺寸 | 5.07um X 3.38um |
| 最高有效像素 | 1920(H)X1080(V)左 1920(H)X1080(V)右 左右合并分辨率为3840(H)X1080(V) |
| 输出图像格式 | MJPEG / YUV2（YUYV） |
| 支持的分辨率及帧率 |
MJPEG:1920*1080@ 30fps / 1904*1080@ 30fps / 1280*720@ 30fps / 640*480@30 fps 320*240@ 30fps YUV:336*272@ 30 fps/ 640*480@ 30fps / 320*240@ 30fps |
| 信噪比 | 39dB |
| 动态范围 | 72.4dB |
| 灵敏度 | 2.0V/lux-sec@550nm |
| 最低照度 | 0. 1lux |
| 快门类型 | Electronic rolling shutter / Frame exposure |
| 接口类型 | MICRO USB |
| 支持免驱协议 | USB Video Class（UVC） |
| 支持 OTG 协议 | USB2.0 OTG |
| 自动曝光控制 AEC | 支持 |
| 自动白平衡 AEB | 支持 |
| 自动增益控制 AGC | 支持 |
| 可调节参数 |
亮度 对比度 色饱和度 色调 清晰度 伽玛 增益 白平衡 逆光对比 曝光度 |
| 镜头 | 标配 M9 镜头 水平角度90度 |
| 供电方式 | MICRO USB |
| 工作电压 | DC5V |
产品参数
| 产品型号 | QR-2MP2CAM-V90 |
| Sensor | AR0330 |
| Lens Size | 1/3 inch |
| 像元尺寸 | 5.07um X 3.38um |
| 最高有效像素 | 1920(H)X1080(V)左 1920(H)X1080(V)右 左右合并分辨率为3840(H)X1080(V) |
| 输出图像格式 | MJPEG / YUV2（YUYV） |
| 支持的分辨率及帧率 |
MJPEG:1920*1080@ 30fps / 1904*1080@ 30fps / 1280*720@ 30fps / 640*480@30 fps 320*240@ 30fps YUV:336*272@ 30 fps/ 640*480@ 30fps / 320*240@ 30fps |
| 信噪比 | 39dB |
| 动态范围 | 72.4dB |
| 灵敏度 | 2.0V/lux-sec@550nm |
| 最低照度 | 0. 1lux |
| 快门类型 | Electronic rolling shutter / Frame exposure |
| 接口类型 | MICRO USB |
| 支持免驱协议 | USB Video Class（UVC） |
| 支持 OTG 协议 | USB2.0 OTG |
| 自动曝光控制 AEC | 支持 |
| 自动白平衡 AEB | 支持 |
| 自动增益控制 AGC | 支持 |
| 可调节参数 |
亮度 对比度 色饱和度 色调 清晰度 伽玛 增益 白平衡 逆光对比 曝光度 |
| 镜头 | 标配 M9 镜头 水平角度90度 |
| 供电方式 | MICRO USB |
| 工作电压 | DC5V |
3D测距、深度检测、3D视频录制、VR视频录制、3D建模等
