QR-USB500W02M
产品名称 ：500万像素USB自动对焦摄像头
产品型号 ：QR-USB500W02M
产品应用 ：二维码扫描、ATM监控、工程摄像、外接拓展WIFI模块
- 产品介绍
- 规格参数
- 应用案例
- 文档下载
主要特点

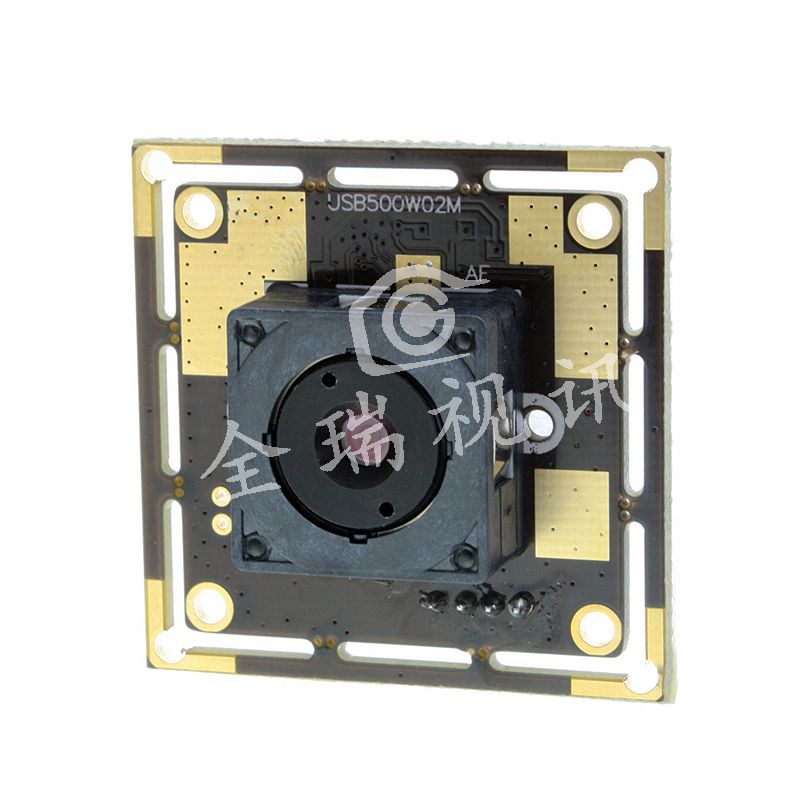

1.采用OV5640 CMOS Sensor。2.AF自动对焦马达镜头。M12 800万像素高清镜头。3.模组搭配M12 800万像素高清镜头8MP高清镜头。4.主要用于安卓广告机、视频会议、高清监控等领域。
产品特性
采用自动对焦镜头，长景深环境预览能达到很好的效果，图像预览可做到高清5MP显示，画面色彩感很强，显示角度可按客户需求定制
产品参数
|
产品型号 |
QR-USB500W02M-V60 |
|
感光片 |
OV5640 (1/4” ) |
|
最高有效像素 |
2592 (H) *1944 (V) |
|
Sensitivity |
600mV/Lux-sec |
|
Pixel Size |
1.4µm x1.4µm |
|
Image area |
3673.6µmx2738.4µm |
|
输出图像格式 |
MJPEG / YUV2（YUYV） |
|
支持的分辨率和帧率 |
2592x1944@ 15fps MJPEG / 2048x1536@ 15fps MJPEG 1600x1200@ 15fps MJPEG / 1920x1080@ 15fps MJPEG 1280x1024@15fps MJPEG/ 1280x720@ 30fps MJPEG 1024 x 768@ 30fps MJPEG/ 800 x 600@ 30fps MJPEG 640x480@ 30fps MJPEG / 320x240@ 30fps MJPEG |
|
相机板装配技术 |
SMT (ROSH) |
|
对焦 |
自动 |
|
物距 |
5CM-100M |
|
中心清晰度 |
600LW/PH (Center) |
|
信噪比 |
34dB |
|
动态范围 |
72.5dB |
|
灵敏度 |
0.65V/lux-sec@550nm |
|
最低照度 |
0.5lux |
|
快门类型 |
Electronic rolling shutter / Frame exposure |
|
接口类型 |
USB2.0 High Speed |
|
自动曝光控制AEC |
支持 |
|
自动白平衡AEB |
支持 |
|
自动增益控制AGC |
支持 |
|
可调节参数 |
亮度 对比度 色饱和度 色调 清晰度 伽玛 白平衡 逆光对比 曝光度 |
|
镜头规格 |
Size: 1/4, Iris: F2.8, Focus: 3.2mm, FOV: 65Degree Relative Illumination (Sensor): 70% 红外过滤片: 650±10nm |
|
灯板供电接口 |
支持 2P-2.0mm插座 |
|
供电及接口 |
USB BUS POWER 4P-2.0mm插座 |
|
电压 |
DC5V |
|
电流 |
150mW （VGA）; 200mW （QSXGA）; |
|
尺寸 |
38mm × 38mm （兼容 32X32mm） |
|
存储温度 |
-20°C to 70°C |
|
工作温度 |
0°C to 60°C |
|

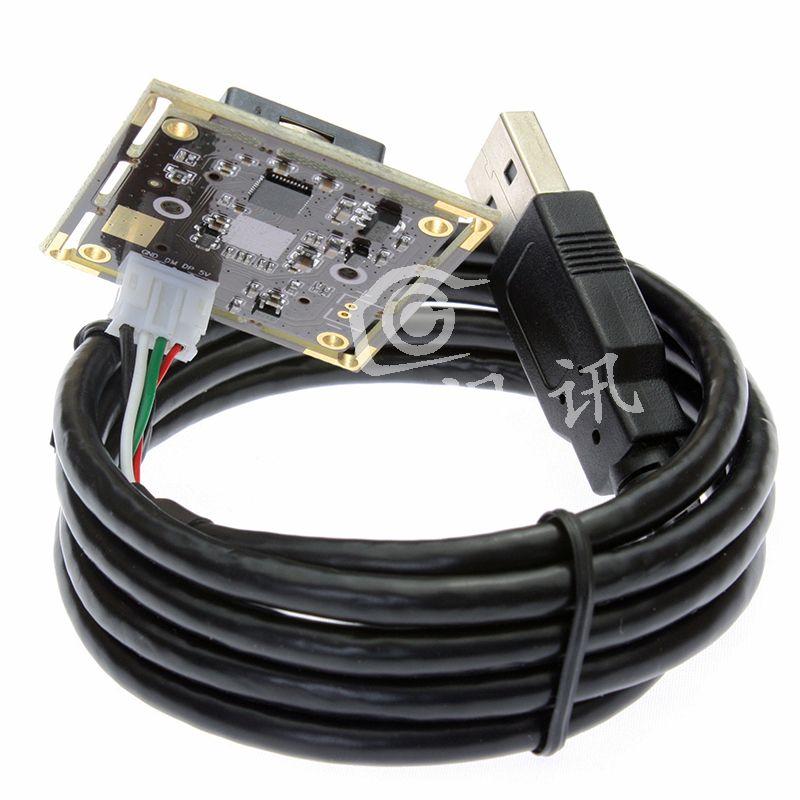

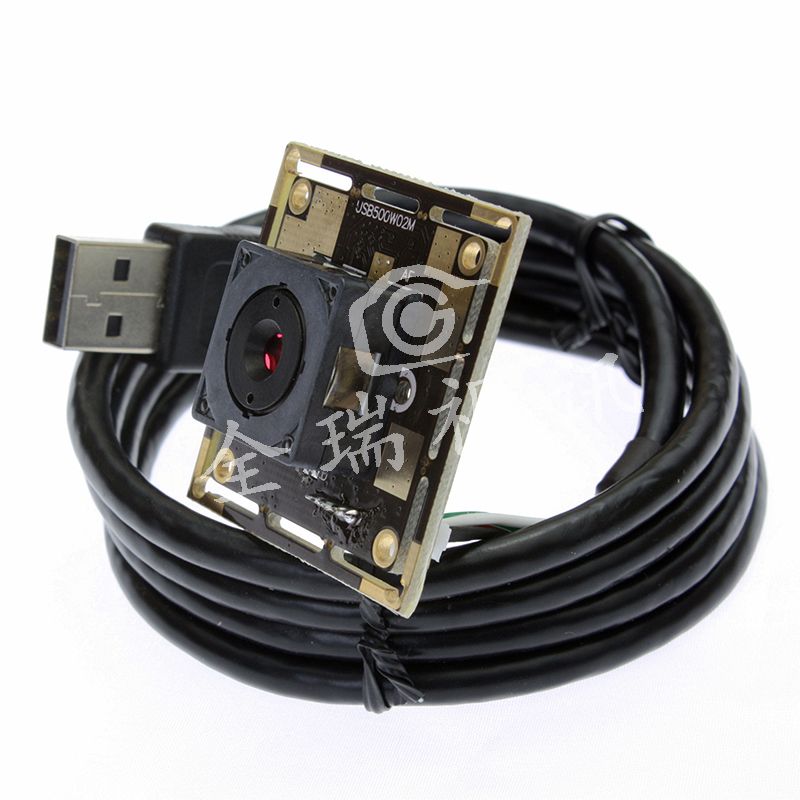

USB线材 |
1M(2M/3M/5M 可选) |
|
系统支持 |
Win XP/Vista/Win7/Win8 / Linux with UVC（above linux-2.6.26） MAC-OS X 10.4.8 or later/Android 4.0 or above with UVC |
|
认证 |
FCC 和CE |
|
产品型号 |
QR-USB500W02M-V60 |
|
感光片 |
OV5640 (1/4” ) |
|
最高有效像素 |
2592 (H) *1944 (V) |
|
Sensitivity |
600mV/Lux-sec |
|
Pixel Size |
1.4µm x1.4µm |
|
Image area |
3673.6µmx2738.4µm |
|
输出图像格式 |
MJPEG / YUV2（YUYV） |
|
支持的分辨率和帧率 |
2592x1944@ 15fps MJPEG / 2048x1536@ 15fps MJPEG 1600x1200@ 15fps MJPEG / 1920x1080@ 15fps MJPEG 1280x1024@15fps MJPEG/ 1280x720@ 30fps MJPEG 1024 x 768@ 30fps MJPEG/ 800 x 600@ 30fps MJPEG 640x480@ 30fps MJPEG / 320x240@ 30fps MJPEG |
|
相机板装配技术 |
SMT (ROSH) |
|
对焦 |
自动 |
|
物距 |
5CM-100M |
|
中心清晰度 |
600LW/PH (Center) |
|
信噪比 |
34dB |
|
动态范围 |
72.5dB |
|
灵敏度 |
0.65V/lux-sec@550nm |
|
最低照度 |
0.5lux |
|
快门类型 |
Electronic rolling shutter / Frame exposure |
|
接口类型 |
USB2.0 High Speed |
|
自动曝光控制AEC |
支持 |
|
自动白平衡AEB |
支持 |
|
自动增益控制AGC |
支持 |
|
可调节参数 |
亮度 对比度 色饱和度 色调 清晰度 伽玛 白平衡 逆光对比 曝光度 |
|
镜头规格 |
Size: 1/4, Iris: F2.8, Focus: 3.2mm, FOV: 65Degree Relative Illumination (Sensor): 70% 红外过滤片: 650±10nm |
|
灯板供电接口 |
支持 2P-2.0mm插座 |
|
供电及接口 |
USB BUS POWER 4P-2.0mm插座 |
|
电压 |
DC5V |
|
电流 |
150mW （VGA）; 200mW （QSXGA）; |
|
尺寸 |
38mm × 38mm （兼容 32X32mm） |
|
存储温度 |
-20°C to 70°C |
|
工作温度 |
0°C to 60°C |
|
USB线材 |
1M(2M/3M/5M 可选) |
|
系统支持 |
Win XP/Vista/Win7/Win8 / Linux with UVC（above linux-2.6.26） MAC-OS X 10.4.8 or later/Android 4.0 or above with UVC |
|
认证 |
FCC 和CE |
自动对焦功能高像素用于：长景深图像采集，学校教育视频展示台，银行金融高拍仪等
