QR-720P2CAM
产品名称 ：100万双目USB摄像头模组
产品型号 ：QR-USB3D-1MP02
产品应用 ：3D测距、深度检测、3D视频录制、VR视频录制、3D建模等
- 产品介绍
- 规格参数
- 应用案例
主要特点
通过HUB连接2路摄像头，通过一根USB线传输，可以识别2个独立的视频设备，2路摄像头同时工作
双目摄像头是免驱的（不需要安装驱动），符合标准的免驱UVC协议，方便二次开发，通用性好，提供属性设置（亮度、对比度、饱和度、色调、清晰度、白平衡、曝光、增益）编程接口
在Windows系统可以使用DirectShow、opencv等软件开发，在Linux系统可以使用V4L2开发.
两镜头中心间距：62mm
板尺寸：75x15mm
本产品不配外壳，不配支架，配一条microUSB连接线
关于60帧说明：
仅使用640*360分辨率，才能达到60帧，其他分辨率都是30帧
软件说明：
仅提供Windows平台的通用测试软件AMCAP，用户可以同时开启2个软件进行测试。
双目摄像头只负责同时采集双路视频图像，不输出额外的测量信息，需要用户自行开发
不提供有关“双目图像处理，视频合成”等软件，需要用户自行完成开发
提供Windows平台的SDK源码包（DirectShow和AMCAP）和Linux系统的应用源码（基于V4L2）

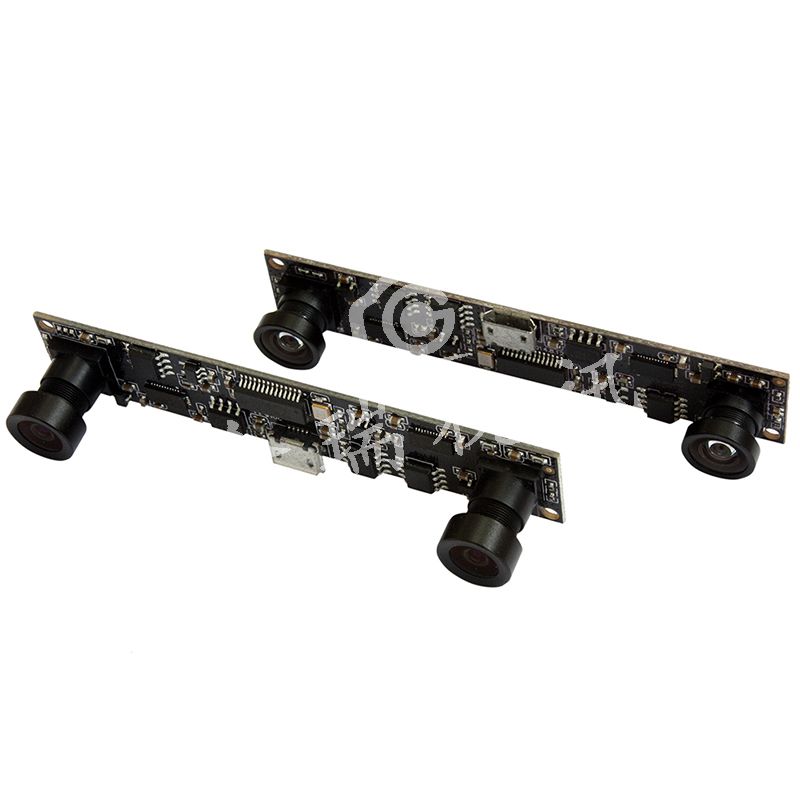

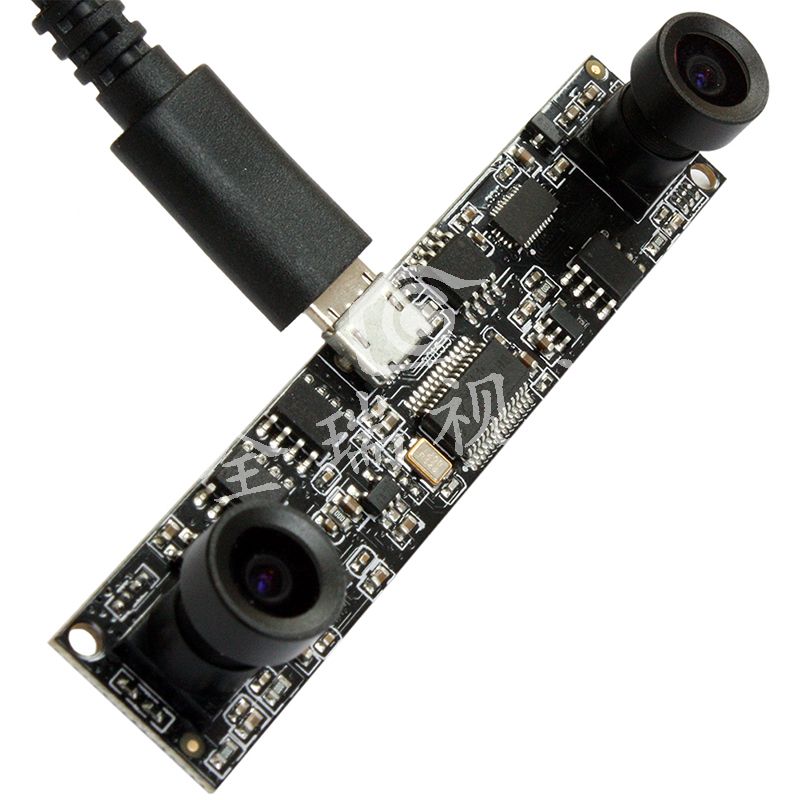

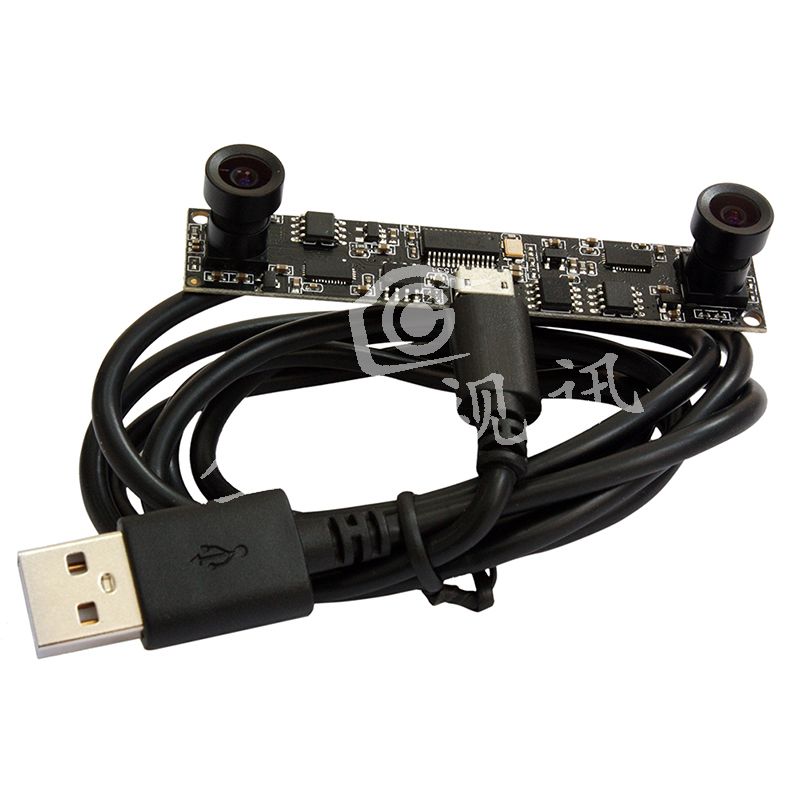

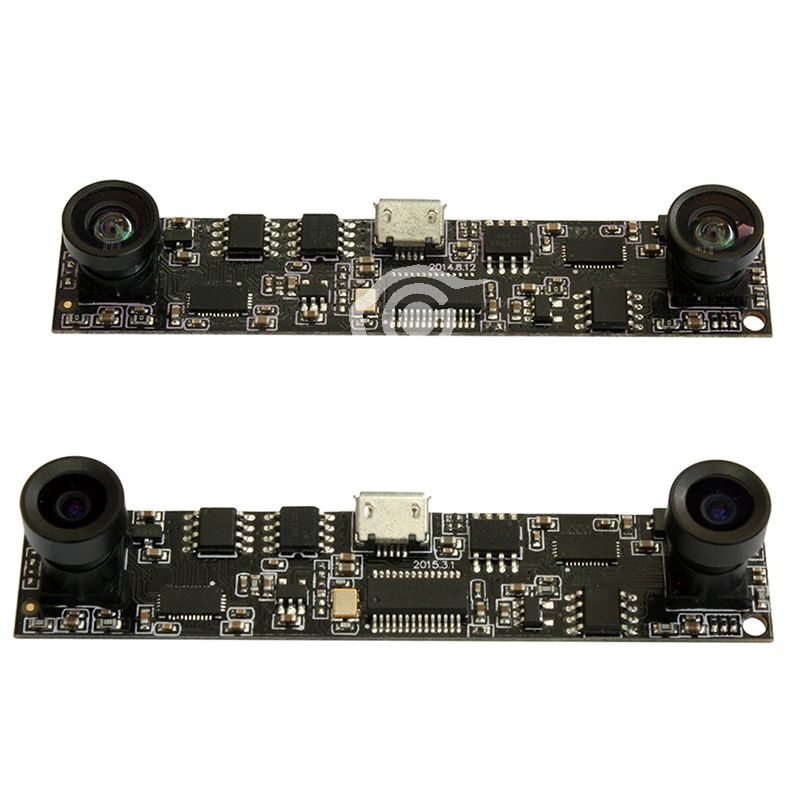

产品实拍图

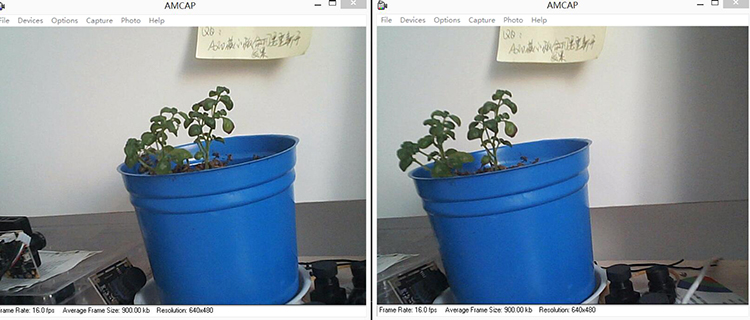

实拍双目45度视角效果图

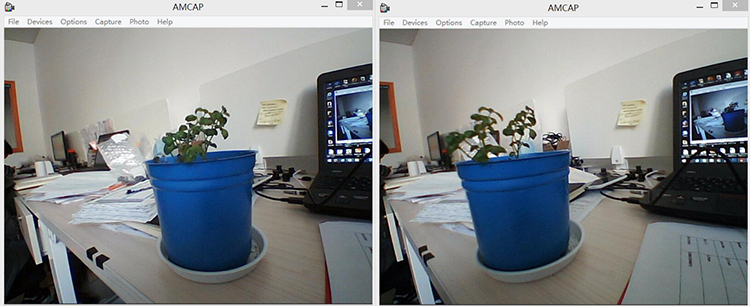

实拍双目90度视角效果图

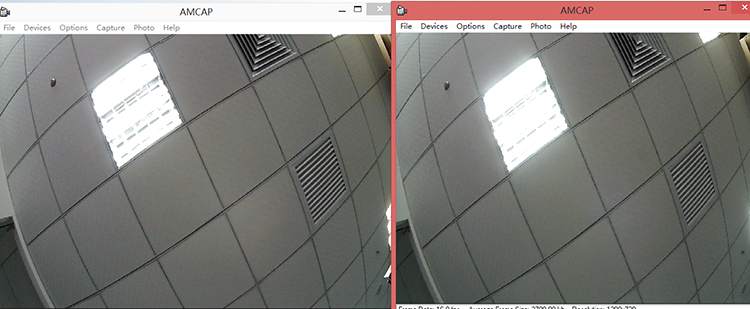

实拍双目120度视角效果图
产品参数
|
产品型号 |
QR-720P2CAM |
|
Sensor |
OV9712 |
|
Lens Size |
1/4 inch |
|
像元尺寸 |
3.0um X 3.0um |
|
图像区域 |
3888 µm x 2430 µm |
|
最高有效像素 |
1280(H)X720(V) |
|
输出图像格式 |
MJPEG / YUV2（YUYV） |
|
支持的分辨率及帧率 |
1280X720 MJPEG@ 30fps YUY2@10fps 640X480MJPEG@ 30fps YUY2@30fps 640X360MJPEG@ 60fps YUY2@30fps |
|
信噪比 |
40dB |
|
动态范围 |
69dB |
|
灵敏度 |
3.7V/lux-sec@550nm |
|
最低照度 |
0. 1lux |
|
快门类型 |
Electronic rolling shutter / Frame exposure |
|
B协议 |
USB2.0 HS/FS |
|
接口类型 |
USB2.0 High Speed |
|
支持免驱协议 |
USB Video Class（UVC） |
|
自动曝光控制AEC |
支持 |
|
自动白平衡AEB |
支持 |
|
自动增益控制AGC |
支持 |
|
可调节参数 |
亮度 对比度 色饱和度 色调 清晰度 伽玛 白平衡 逆光对比 曝光度 |
|
镜头 |
标配90度，可选45度，120度 |
|
供电方式 |
USB BUS POWER Micro USB |
|
工作电压 |
DC5V |
|
工作电流 |
100mA~120mA |
|
工作温度 |
-10～70℃ |
|
存储温度 |
-20～85℃ |
|
板机尺寸/重量 |
75X15MM/30g |
|
线长度 |
标配1米 |
|
支持的系统 |
WinXP/Vista/Win7/Win8 Linux with UVC（above linux-2.6.26） MAC-OS X 10.4.8 or later Wince with UVC Android 4.0 or above with UVC |
产品参数
|
产品型号 |
QR-720P2CAM |
|
Sensor |
OV9712 |
|
Lens Size |
1/4 inch |
|
像元尺寸 |
3.0um X 3.0um |
|
图像区域 |
3888 µm x 2430 µm |
|
最高有效像素 |
1280(H)X720(V) |
|
输出图像格式 |
MJPEG / YUV2（YUYV） |
|
支持的分辨率及帧率 |
1280X720 MJPEG@ 30fps YUY2@10fps 640X480MJPEG@ 30fps YUY2@30fps 640X360MJPEG@ 60fps YUY2@30fps |
|
信噪比 |
40dB |
|
动态范围 |
69dB |
|
灵敏度 |
3.7V/lux-sec@550nm |
|
最低照度 |
0. 1lux |
|
快门类型 |
Electronic rolling shutter / Frame exposure |
|
B协议 |
USB2.0 HS/FS |
|
接口类型 |
USB2.0 High Speed |
|
支持免驱协议 |
USB Video Class（UVC） |
|
自动曝光控制AEC |
支持 |
|
自动白平衡AEB |
支持 |
|
自动增益控制AGC |
支持 |
|
可调节参数 |
亮度 对比度 色饱和度 色调 清晰度 伽玛 白平衡 逆光对比 曝光度 |
|
镜头 |
标配90度，可选45度，120度 |
|
供电方式 |
USB BUS POWER Micro USB |
|
工作电压 |
DC5V |
|
工作电流 |
100mA~120mA |
|
工作温度 |
-10～70℃ |
|
存储温度 |
-20～85℃ |
|
板机尺寸/重量 |
75X15MM/30g |
|
线长度 |
标配1米 |
|
支持的系统 |
WinXP/Vista/Win7/Win8 Linux with UVC（above linux-2.6.26） MAC-OS X 10.4.8 or later Wince with UVC Android 4.0 or above with UVC |
3D测距、深度检测、3D视频录制、VR视频录制、3D建模等
