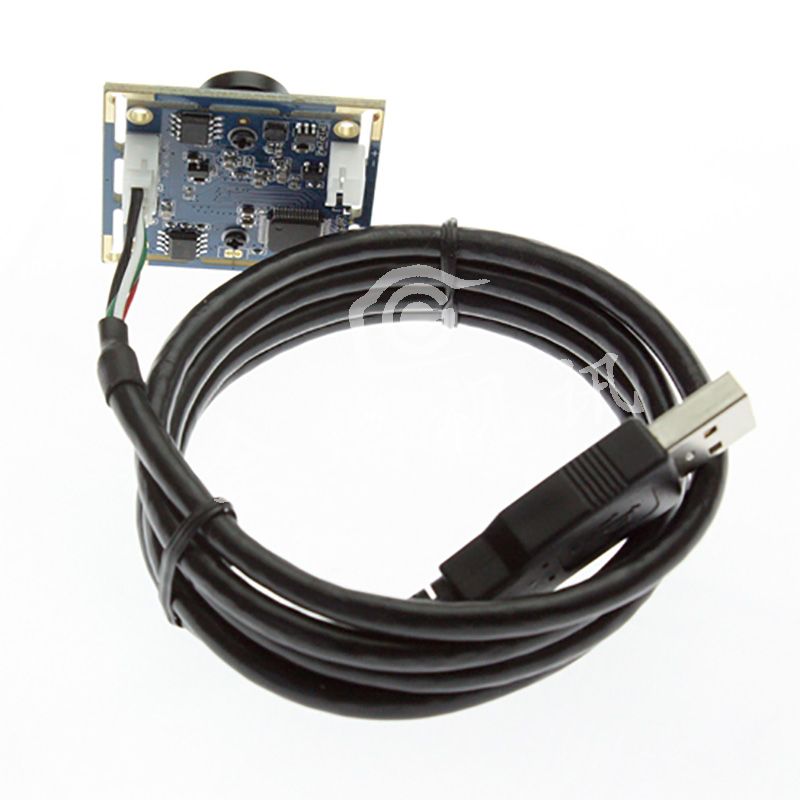

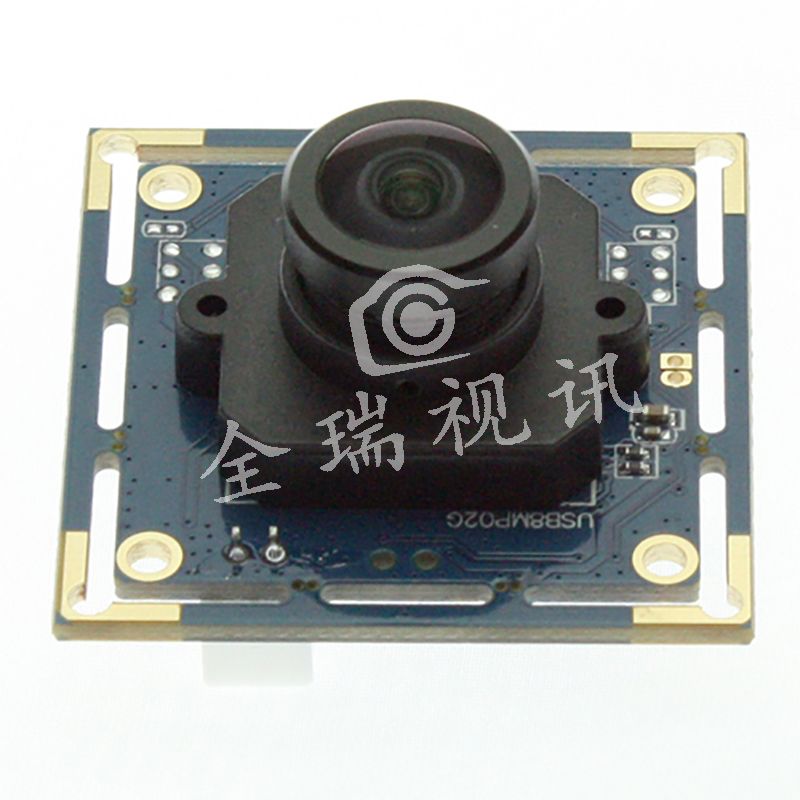

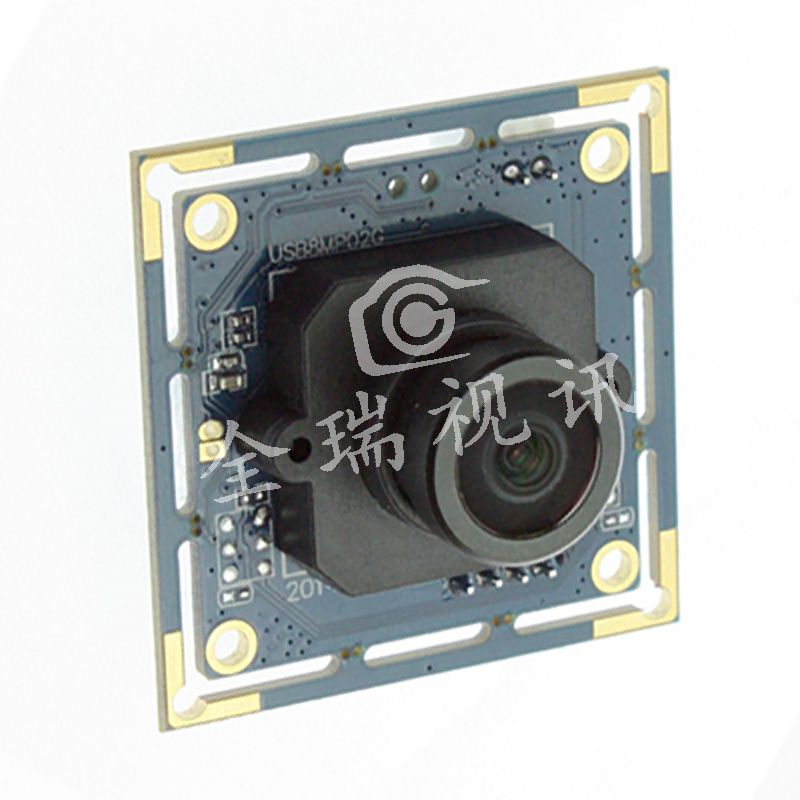

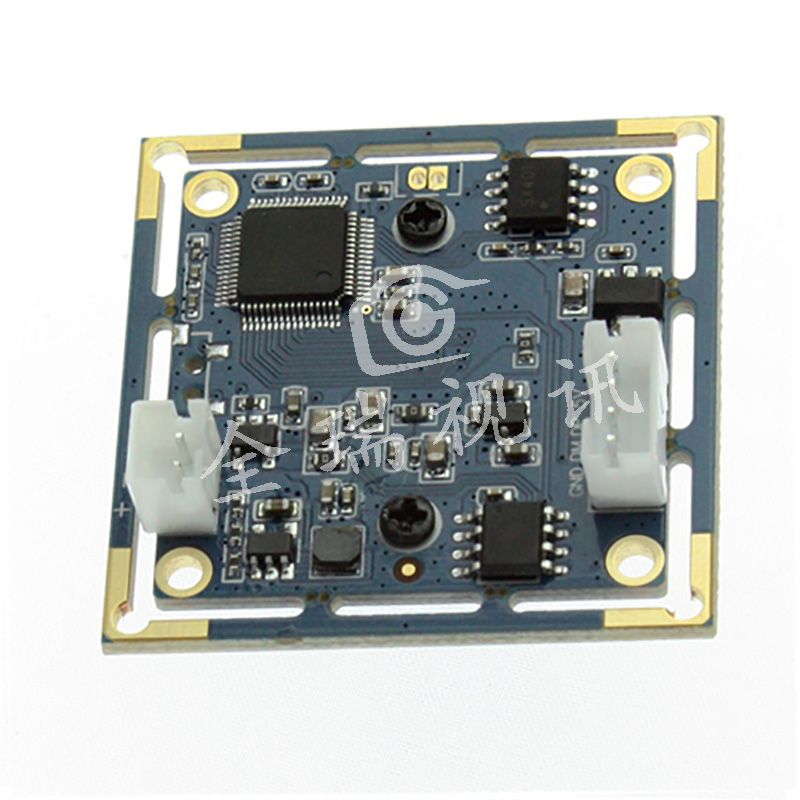

QR-USB8MP02G
产品名称 ：800万像素USB摄像头模组
产品型号 ：QR-USB8MP02G
产品应用 ：用于商业扫描仪，学校教育视频展示台，银行金融高拍仪等；
- 产品介绍
- 规格参数
- 应用案例
- 文档下载
主要特点
- 采用索尼IMX179 CMOS Seneor
- 模组搭配M12 1000万像素高清镜头
- 适用于做视频监控、图像处理。模组搭配M12 1000万像素高清镜头
- 支持MJPEG压缩格式输出。
- windows/Linux系统免驱动，即插即用。
- 提供windows/Linux系统的SDK开发源码。
- 适用于嵌入式系统二次开发。
- 淘宝店铺购买链接：锐尔威视官方店铺
产品特性
MJPEG编码压缩，最高3264*2448分辨率/15帧，图像预览效果真是可靠，广泛用于高清高像素文档扫描，场景拍摄，显微镜，工业应用等，产品特性可根据广大客户定制
产品参数
|
产品型号 |
QR-USB8MP02G |
|
Sensor |
索尼IMX179 |
|
Lens Size |
1/3.2inch |
|
像元尺寸 |
1.4um |
|
图像区域 |
6.18mm x 5.85mm |
|
最高有效像素 |
3264(H) X 2448(V) 800万像素 |
|
输出图像格式 |
MJPEG / YUV2（YUYV） |
|
支持的分辨率及帧率 |
3264X2448 @ 15fps / 2592X1944@ 20fps 2048X1536 @ 20fps / 1600X1200@ 20fps 1280X960 @ 20fps / 1024X768@ 30fps 800X600 @ 30fps / 640X480@ 30fps |
|
信噪比 |
34dB |
|
动态范围 |
72.5dB |
|
灵敏度 |
0.65V/lux-sec@550nm |
|
最低照度 |
0.5lux |
|
快门类型 |
Electronic rolling shutter / Frame exposure |
|
接口类型 |
USB2.0 High Speed |
|
支持免驱协议 |
USB Video Class（UVC） |
|
支持OTG协议 |
USB2.0 OTG |
|
自动曝光控制AEC |
支持 |
|
自动白平衡AEB |
支持 |
|
自动增益控制AGC |
支持 |
|
按键拍照 |
支持 |
|
可调节参数 |
亮度 对比度 色饱和度 色调 清晰度 伽玛 增益 白平衡 逆光对比 曝光度 |
|
镜头参数 |
高拍仪镜头 无畸变 尺寸 1/3.2 焦距 3.6mm 光圈 F3.5 视角 75 |
|
补光灯控制接口 |
支持 2P-1.25mm插座 |
|
补光灯供电接口 |
支持 2P-2.0mm插座 |
|
供电方式 |
USB BUS POWER 4P-2.0mm插座 |
|
工作电压 |
DC5V |
|
工作电流 |
150mA~240mA |
|
工作温度 |
-10～70℃ |
|
存储温度 |
-20～85℃ |
|
板机尺寸 |
38X38mm（兼容32X32mm） |
|
支持的系统 |
WinXP/Vista/Win7/Win8 Linux with UVC（above linux-2.6.26） MAC-OS X 10.4.8 or later Wince with UVC Android 4.0 or ab |
产品参数
|
产品型号 |
QR-USB8MP02G |
|
Sensor |
索尼IMX179 |
|
Lens Size |
1/3.2inch |
|
像元尺寸 |
1.4um |
|
图像区域 |
6.18mm x 5.85mm |
|
最高有效像素 |
3264(H) X 2448(V) 800万像素 |
|
输出图像格式 |
MJPEG / YUV2（YUYV） |
|
支持的分辨率及帧率 |
3264X2448 @ 15fps / 2592X1944@ 20fps 2048X1536 @ 20fps / 1600X1200@ 20fps 1280X960 @ 20fps / 1024X768@ 30fps 800X600 @ 30fps / 640X480@ 30fps |
|
信噪比 |
34dB |
|
动态范围 |
72.5dB |
|
灵敏度 |
0.65V/lux-sec@550nm |
|
最低照度 |
0.5lux |
|
快门类型 |
Electronic rolling shutter / Frame exposure |
|
接口类型 |
USB2.0 High Speed |
|
支持免驱协议 |
USB Video Class（UVC） |
|
支持OTG协议 |
USB2.0 OTG |
|
自动曝光控制AEC |
支持 |
|
自动白平衡AEB |
支持 |
|
自动增益控制AGC |
支持 |
|
按键拍照 |
支持 |
|
可调节参数 |
亮度 对比度 色饱和度 色调 清晰度 伽玛 增益 白平衡 逆光对比 曝光度 |
|
镜头参数 |
高拍仪镜头 无畸变 尺寸 1/3.2 焦距 3.6mm 光圈 F3.5 视角 75 |
|
补光灯控制接口 |
支持 2P-1.25mm插座 |
|
补光灯供电接口 |
支持 2P-2.0mm插座 |
|
供电方式 |
USB BUS POWER 4P-2.0mm插座 |
|
工作电压 |
DC5V |
|
工作电流 |
150mA~240mA |
|
工作温度 |
-10～70℃ |
|
存储温度 |
-20～85℃ |
|
板机尺寸 |
38X38mm（兼容32X32mm） |
|
支持的系统 |
WinXP/Vista/Win7/Win8 Linux with UVC（above linux-2.6.26） MAC-OS X 10.4.8 or later Wince with UVC Android 4.0 or ab |
高像素用于商业扫描仪，学校教育视频展示台，银行金融高拍仪等
