A33-core3
产品名称 ：全志A33核心板
产品型号 ：A33-core3
产品应用 ：门禁、医疗、智能家居、低端平板等
- 产品介绍
- 规格参数
- 文档下载

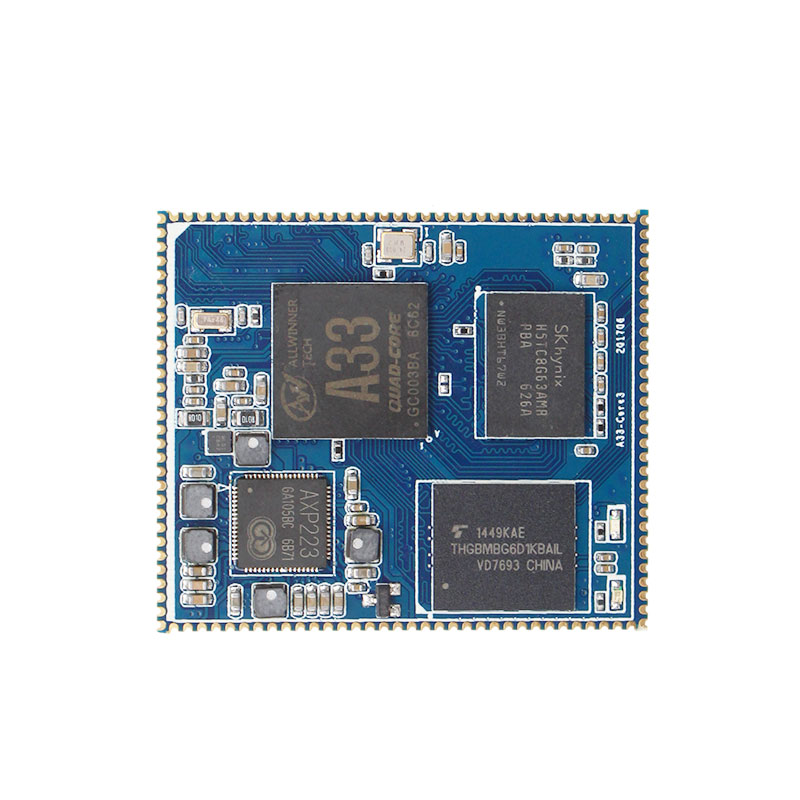

A33-Core3模块是基于全志A33平台设计的高性价比嵌入式核心模块板，采用128pin邮票孔封装形式，六层高速PCB设计，体积非常小，适合做手持便携类产品。
A33-Core3模块集成1GB DDR3内存和8GB EMMC存储器，集成PMU芯片，带电池充放电管理，集成音频Codec功能。GPU为Mali400 MP2 可满足一般的视频编解码需求（1080P@60fps），提供丰富的外设资源：USB、UART、SDIO、SPI、IIC、GPIO。支持驱动RGB/LVDS/MIPI接口的显示屏，最大分辨率1280x800。
|
产品说明 |
||
|
核心资源 |
处理器 |
Allwinner A33 四核ARM Cortex-A7 1.2G主频 |
|
电源管理 |
AXP223 |
|
|
存储器 |
DDR3:1GB eMMC flash: 8GB |
|
|
工作电压 |
DC 5~6V |
|
|
最小工作电流 |
<10mA@sleep模式 |
|
|
供电方式 |
DC电源、USB电源、锂电池3.7~4.2V |
|
|
操作系统 |
Android 6.0/Android4.4/Linux3.4 |
|
|
环境特性 |
工作温度 |
-10~70 |
|
存储温度 |
-40~85 |
|
|
结构特性 |
尺寸大小 |
45x38 mm |
|
重量 |
约8g |
|
|
封装类型 |
128 LCC pin |
|
|
接口说明 |
||
|
数字接口 |
UART |
4 x UART up to 1.5Mbps |
|
I2C |
3 x I2C up to 400Kbps |
|
|
USB |
1 x USB2.0 Host 1 x USB2.0 OTG up to 480Mbit/s |
|
|
SDIO |
2 x SD2.0 |
|
|
SPI |
1 x SPI |
|
|
GPIO |
4 x GPIO with interrupt |
|
|
显示接口 |
RGB |
18bit RGB up to 1280x800 |
|
LVDS |
1-ch 8bit LVDS up to 1280x800 |
|
|
MIPI |
1 x MIPI DSI 4-lanes up to 1280x800 |
|
|
音频接口 |
HeadPhone Out |
1 x Stereo HeadPhone |
|
MicPhone In |
2 x Analog MicroPhones |
|
|
LineIn |
1 x Stereo LineIn |
|
|
视频接口 |
Camera |
1 x DVP CSI，最大支持5MP |
|
按键 |
Power On/Off |
开关机键 |
|
Reset |
复位键 |
|
|
LRADC |
用分压电阻扩展按键 |
|
|
Uboot |
烧录键 |
|
|
视频处理 |
||
|
视频编码 |
最大支持H.264 1080P，60fps |
|
|
视频解码 |
H.264：1080P@60fps MPEG1/2/4：1080P@60fps VC1：1080P@30fps VP8：1080P@60fps AVS/AVS+：1080P@60fps JPEG/MJPEG：1080P@30fps |
|
软件资源：
Android6.0系统
Android4.4系统
提供系统源码包和开发文档。用户可由PC端的固件修改工具定制个性化固件，如修改开机图片动画声音、设置开机自启动应用、更改LCD屏配置、设置屏幕旋转方向、修改机器信息等
Tina系统
基于OpenWrt系统构建，Linux3.4内核，Buildroot文件系统，QT-5.6图形库，QT支持OpenGL硬件加速，支持多种多媒体库和应用Demo，提供系统源码包和开发文档

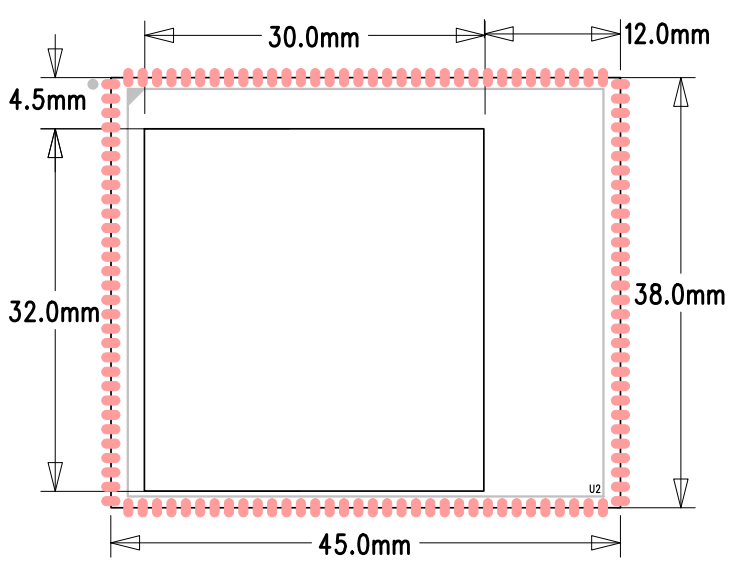

PCBA尺寸：45mm*38mm
引脚类型：邮票孔 间距1.2mm
引脚数量：128个
