RER-A50CORE
产品名称 ：全志A50核心板
产品型号 ：RER-A50CORE
产品应用 ：门禁、医疗、智能家居、低端平板等
- 产品介绍
- 规格参数
- 应用案例
- 文档下载

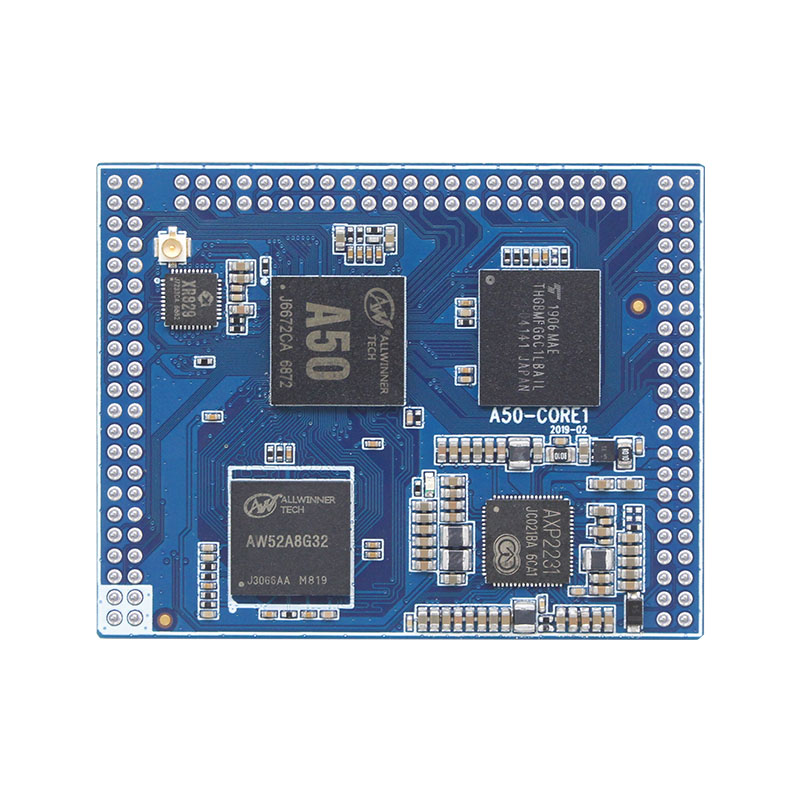

A50-Core模块是基于全志A50平台设计的高性价比嵌入式核心模块板。采用132pin三组插针封装形式，方便二次开发。
A50-Core模块集成1GB LPDDR3内存（可升级2GB/3GB/4GB）和8GB EMMC存储器，集成PMU芯片，带电池充放电管理，集成2.4G WIFI/BT模块，集成音频Codec功能。GPU为Mali-400MP2，可满足一般的视频编解码需求（1080P@60fps），提供丰富的外设资源：USB、UART、SDIO、SPI、IIC、GPIO。支持驱动RGB/LVDS/MIPI接口的显示屏，最大分辨率1920x1200。
|
产品说明 |
||
|
核心资源 |
处理器 |
Allwinner A50 四核ARM Cortex-A7 1.5G主频 |
|
电源管理 |
AXP2231 |
|
|
存储器 |
LPDDR3:1GB eMMC flash: 8GB |
|
|
WIFI/BT |
XR829：802.11 b/g/n，BT4.0 |
|
|
工作电压 |
DC 5~6V |
|
|
最小工作电流 |
<10mA@sleep模式 |
|
|
供电方式 |
DC电源、USB电源 |
|
|
操作系统 |
Android 8.1/Linux4.9 |
|
|
环境特性 |
工作温度 |
-10~70 |
|
存储温度 |
-40~85 |
|
|
结构特性 |
尺寸大小 |
59x46 mm |
|
重量 |
约8g |
|
|
封装类型 |
132 pin |
|
|
接口说明 |
||
|
数字接口 |
UART |
4 x UART up to 1.5Mbps |
|
I2C |
2 x I2C up to 400Kbps |
|
|
USB |
1 x USB2.0 Host 1 x USB2.0 OTG up to 480Mbit/s |
|
|
SDIO |
1 x SD2.0 |
|
|
SPI |
1 x SPI |
|
|
GPIO |
4 x GPIO with interrupt |
|
|
显示接口 |
RGB |
18bit RGB up to 1920x1080 |
|
LVDS |
1-ch 8bit LVDS up to 1366x768 |
|
|
MIPI-DSI |
1 x MIPI DSI 4-lanes up to 1920x1200 |
|
|
Camera接口 |
MIPI-CSI |
1 x MIPI CSI 4-lanes max 5MP |
|
音频接口 |
HeadPhone Out |
1 x Stereo HeadPhone |
|
MicPhone In |
1 x Analog MicroPhones |
|
|
按键 |
Power On/Off |
开关机键 |
|
Reset |
复位键 |
|
|
LRADC |
用分压电阻扩展按键 |
|
|
Uboot |
烧录键 |
|
|
视频处理 |
||
|
视频编码 |
H.264 1080P@60fps MJPEG 1080P@30fps |
|
|
视频解码 |
H.265 Main/L4.1：1080P@60fps H.264 BP/MP/Hp：1080P@60fps MPEG1/2/4，VP8：1080P@60fps WMV7/8，MJPEG：1080P@60fps VP9：720P@30fps |
|

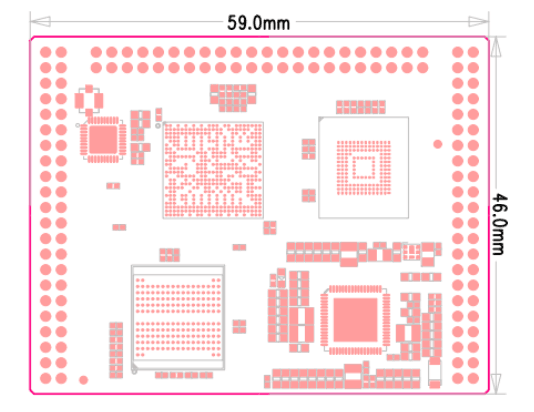

PCBA尺寸：59mm*46mm*6mm
引脚类型：3组 2.0间距 2*22P排针
引脚数量：132
