QR-USBFHD03AF

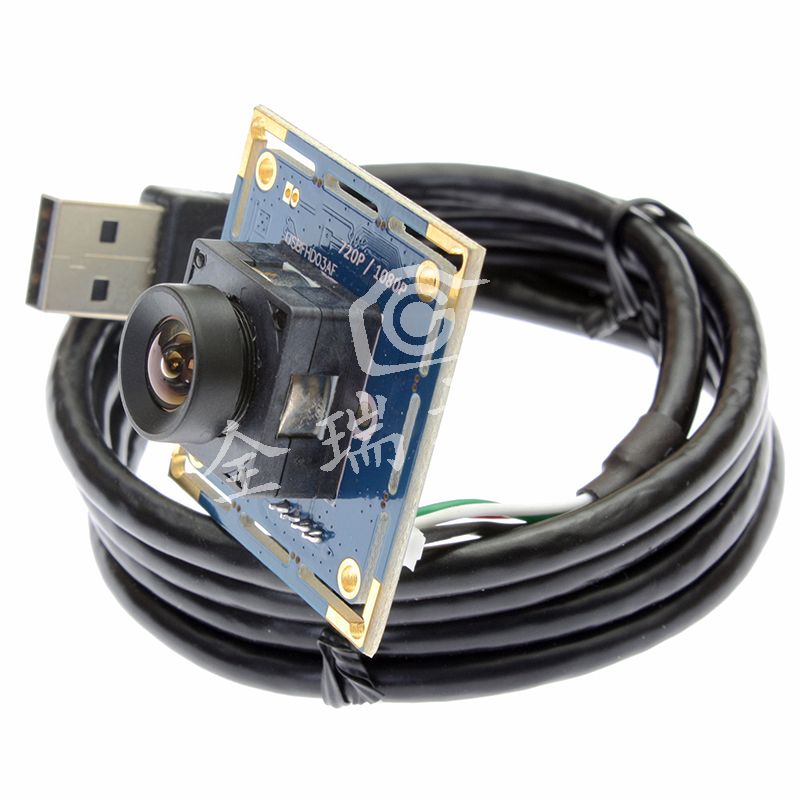

产品名称 ：200万高速自动对焦USB摄像头模组
产品型号 ：QR-USBFHD03AF
产品应用 ：人像采集、智能电视和智能机顶盒应用、高清视频会议系统等；
- 产品介绍
- 规格参数
- 应用案例
主要特点
1.采用1/2.7 OV2710 CMOS Sensor。
2.拥有很好的低照度，照度可达星光级0.05Lux。
3.模组搭配高速自动对焦马达，45度无畸变镜头
4.高速640X480@120fps，1280X720@60fps，1920X1080@30fps
5.主要用于广告机、视频会议、高清监控等领域。
6.支持USB2.0 OTG协议，可接入OTG设备。
产品特性
MJPEG编码压缩，图像预览可做到1080P/30帧、VGA120帧，适用于拍摄高速运作动物体，画面色彩感很好，显示角度可按客户需求定制；
产品参数
|
产品型号 |
QR-USBFHD03AF |
|
Sensor |
OV2710 |
|
Lens Size |
1/3 inch |
|
Pixel Size |
3μm x 3μm |
|
image area |
5856 μm x 3276 μm |
|
最高有效像素 |
FULL HD 1920(H)X1080(V) |
|
输出图像格式 |
MJPEG / YUV2（YUYV） |
|
支持的分辨率及帧率 |
320X240 QVGA MJPEG @30fps/ 352X288 CIF MJPEG @30fps 640X480 VGA MJPEG@30fps/ 800X600 SVGA MJPEG@30ps 1024X768 XGA MJPEG@30fps/ 1280X720 HD MJPEG@30fps 1280X1024 SXGA MJPEG@30fps/ 1920X1080 FHD MJPEG@30fps |
|
特有功能 |
Lens correction/ Defective pixel correction/ Black sun cancellation |
|
最低照度 |
0. 051lux |
|
快门类型 |
Electronic rolling shutter / Frame exposure |
|
USB协议 |
USB2.0 HS/FS |
|
接口类型 |
USB2.0 High Speed |
|
支持OTG协议 |
USB2.0 OTG |
|
支持免驱协议 |
USB Video Class（UVC） |
|
自动曝光控制AEC |
支持 |
|
自动白平衡AEB |
支持 |
|
自动增益控制AGC |
支持 |
|
可调节参数 |
亮度 对比度 色饱和度 色调 清晰度 伽玛 白平衡 逆光对比 曝光度 |
|
镜头 |
水平45度 |
|
对焦马达 |
含自动对焦镜头马达 |
|
红外灯板供电接口 |
支持 2P-2.0mm插座 |
|
供电方式 |
USB BUS POWER 4P-2.0mm插座 |
|
工作电压 |
DC5V |
|
工作电流 |
120mA~220mA |
|
工作温度 |
0～60℃ |
|
存储温度 |
-20～75℃ |
|
板机尺寸/重量 |
38X38mm（兼容32X32mm）/ 大概 30g |
|

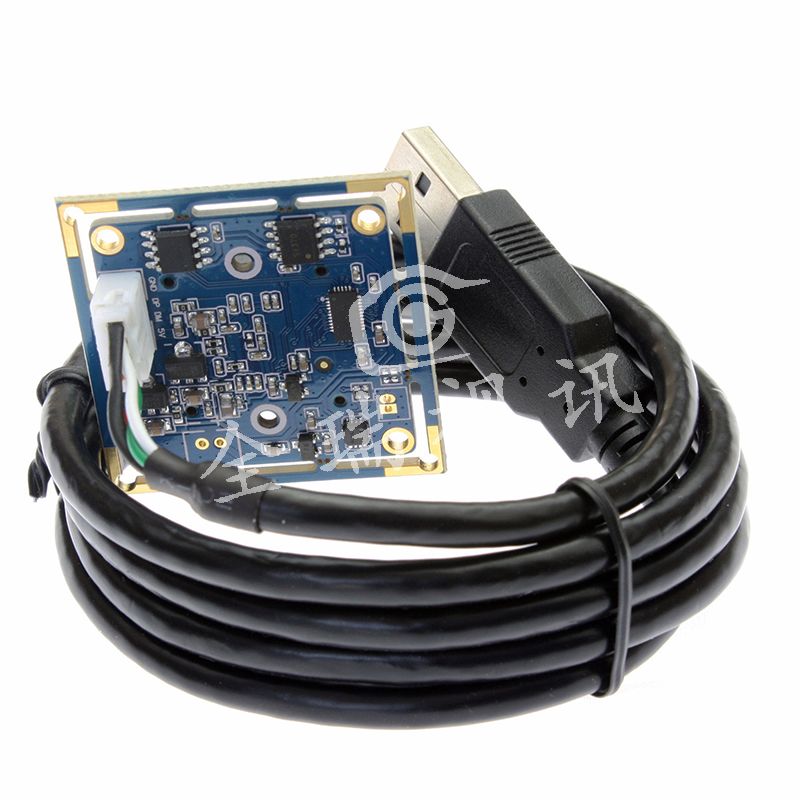

线长度 |
标配1米 / 可选2、3、5米 |
|
支持的系统 |
WinXP/Vista/Win7/Win8 Linux with UVC（above linux-2.6.26） MAC-OS X 10.4.8 or later Wince with UVC Android 4.0 or above with UVC |
人像采集、智能电视和智能机顶盒应用、高清视频会议系统等；
