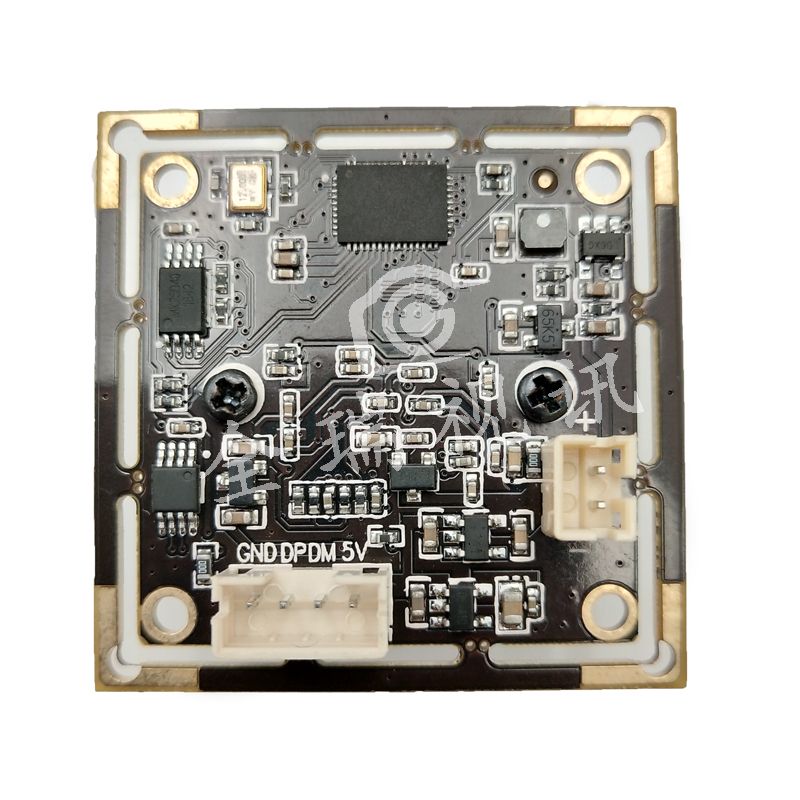

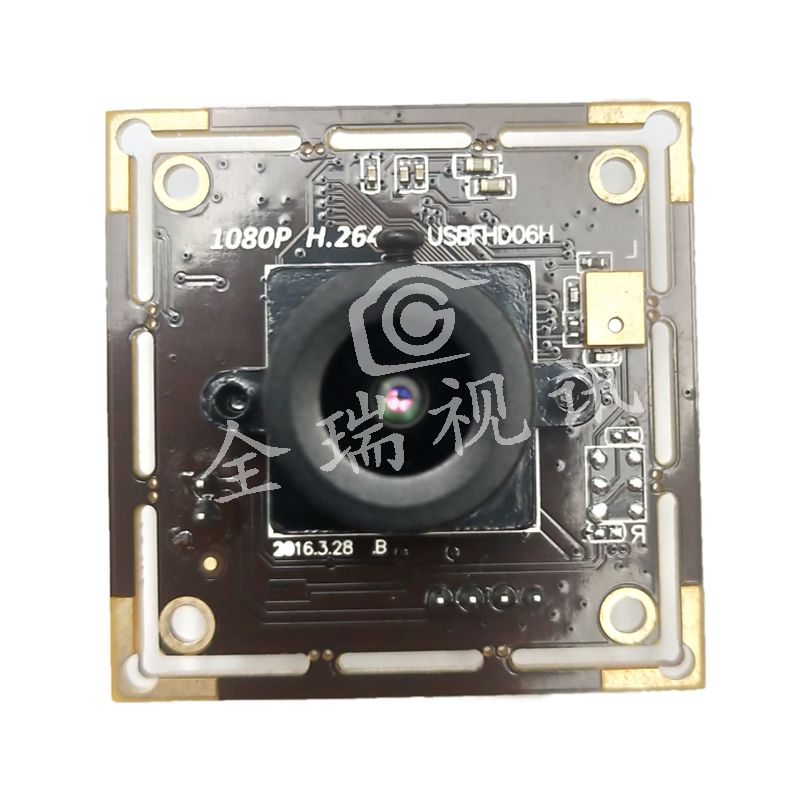

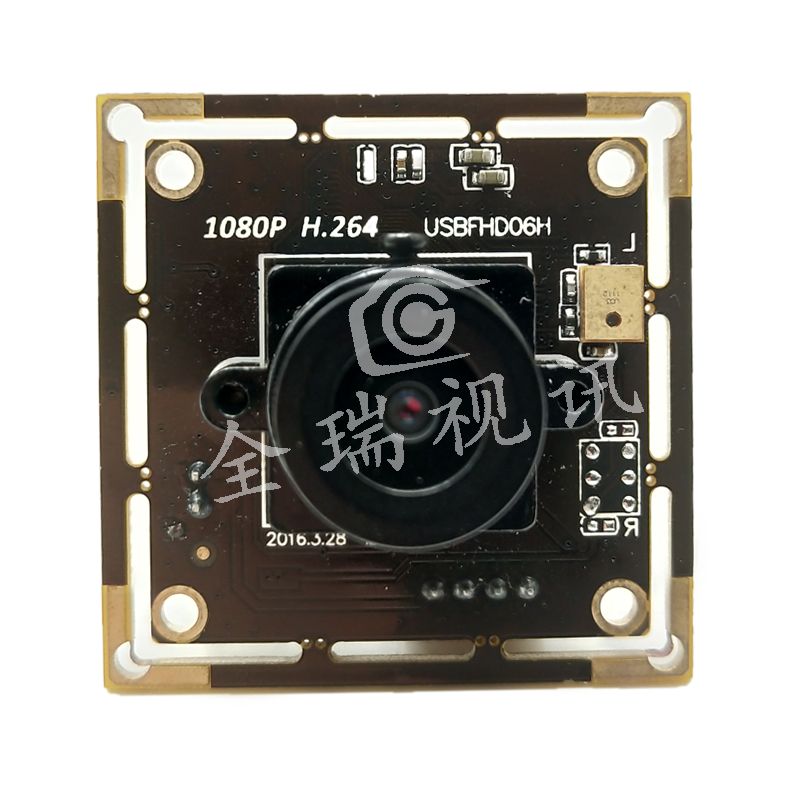

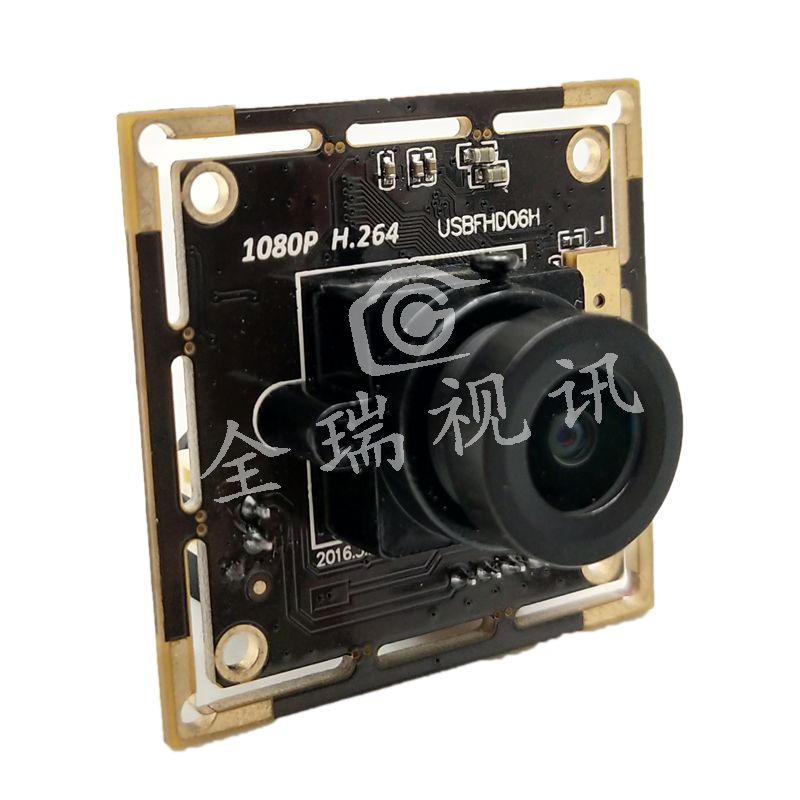

QR-USBFHD06H
产品名称 ：200万高清带麦克风USB摄像头模组
产品型号 ：QR-USBFHD06H
产品应用 ：远程教育教学、高清视频会议系统、远程视频通讯等
- 产品介绍
- 规格参数
- 应用案例
主要特点
1.采用H264,MJPEG,YUY2三种编码方式。
2.具有优秀的室内室外效果，色彩逼真。
3.星光级，低照度 低照度达0.01lux。
4.高品质数字MIC，可选单、双通道。
5.支持UVC协议，MJPEG,YUY2无需驱动，即插即用。
6.支持linux、Android等嵌入式系统，支持windows系统。
产品特性
采用H264编码器编码压缩，图像占用带宽小，可调节码率，预览可做到1080/30帧实时，适合网络传输视频的产品使用，画面色彩感很强，显示角度可按客户要求定制；
产品参数
|
产品型号 |
RER-USBFHD06H |
|
Sensor |
IMX 323 |
|
Lens Size |
1/2.9 inch |
|
像元尺寸 |
12.8um X 11.6um |
|
最高有效像素 |
1920(H)X1080(V) 2MP |
|
输出图像格式 |
H264 /MJPEG / YUV2（YUYV） |
|
支持的分辨率及帧率 |
H264：320X240@ 30fps /355X288@ 30fps /640X360@ 30fps /640X480@ 30fps 800X600@ 30fps /1280X720@ 30fps/1920X1080@ 30fps MJPEG：320X240@ 30fps /640X360@ 30fps /640X480@ 30fps /1280X720@ 30fps/1920X1080@ 30fps YUV：320X240@ 30fps /640X360@ 30fps /640X480@ 30fps /1280X720@ 10 fps/1920X1080@ 5 fps |
|
信噪比 |
42dB |
|
动态范围 |
86dB |
|
灵敏度 |
5.0V/lux-sec@550nm |
|
最低照度 |
0.01 lux |
|
快门类型 |
Electronic rolling shutter / Frame exposure |
|
接口类型 |
USB2.0 High Speed |
|
支持免驱协议 |
USB Video Class（UVC） |
|
支持OTG协议 |
USB2.0 OTG |
|
自动曝光控制AEC |
支持 |
|
自动白平衡AEB |
支持 |
|
自动增益控制AGC |
支持 |
|
可调节参数 |
亮度 对比度 色饱和度 色调 清晰度 伽玛 增益 白平衡 逆光对比 曝光度 |
|
镜头 |
标配3.6mm，可选2.1/2.5 /2.8/ 6mm |
|
数字音频 |
高品质数字MIC，可选单、双通道 |
|
IRCUT接口 |
支持 2P-1.25mm插座 |
|
红外灯板供电接口 |
支持 2P-2.0mm插座 |
|
供电方式 |
USB BUS POWER 4P-2.0mm插座 |
|
工作电压 |
DC5V |
|
工作电流 |
140mA~190mA |
|
工作温度 |
-10～70℃ |
|
存储温度 |
-20～85℃ |
|
板机尺寸/重量 |
38X38mm（兼容32X32mm）/ 大概 30g |
|
线长度 |
标配1米 / 可选2、3、5米 |
|
支持的系统 |
Win7 Win8 （提供H264视频软件） Linux 2.6 or above（针对合作客户，提供驱动及应用源码） Android 4.0 or above（针对合作客户，提供驱动源码和API库） |
H264视频编码用于远程教育教学、高清视频会议系统、远程高清高速1080P网络终端、USB监控安防系统、远程视频通讯、自助终端设备、智能电视和智能机顶盒引用等；
