A64core
产品名称 ：A64核心板
产品型号 ：A64core
产品应用 ：广告机、智能机器人、数字标牌、自动售货机等
- 产品介绍
- 规格参数
- 文档下载

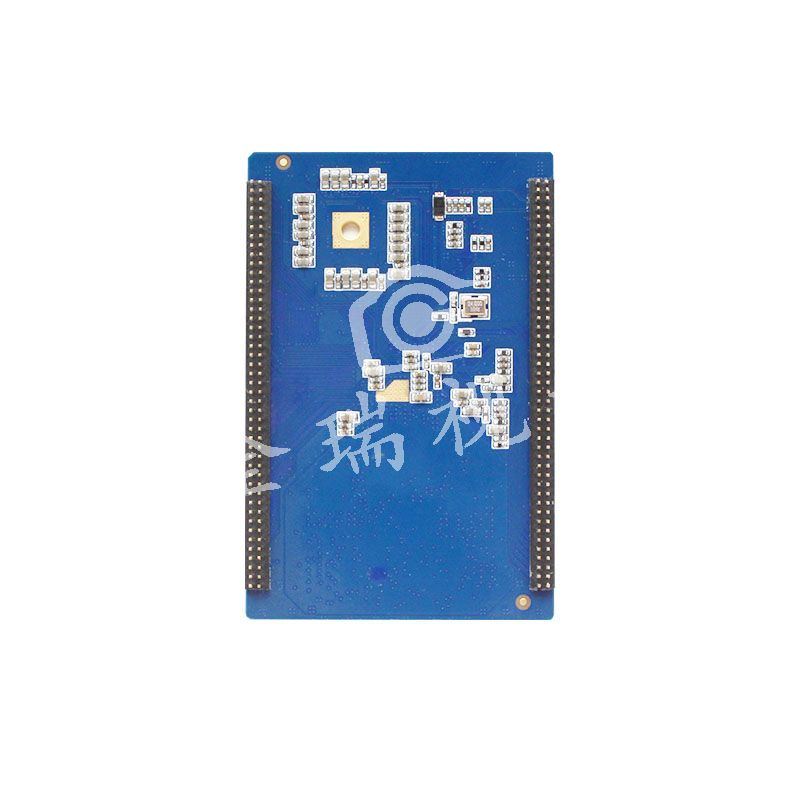

A64-Core模块是基于全志A64四核平台设计的高性价比嵌入式核心模块板，主流的64位Cortex-A53架构处理器，低功耗高性能。采用1.27mm双排插针连接器形式引出180pin引脚，方便插拔。四层高速PCB设计，体积小，结构紧凑。
A64-Core模块集成1GB DDR3内存（可升级为2GB）和8GB EMMC存储器，集成PMU芯片，带电池充放电管理。集成音频Codec，提供丰富的外设资源：USB、UART、SDIO、SPI、IIC、GPIO。支持驱动LVDS/MIPI接口的显示屏，最大分辨率1366x768/1920x1200。
|
产品说明 |
||
|
核心资源 |
处理器 |
Allwinner A64 四核64位ARM Cortex-A53 1.2G主频 |
|
电源管理 |
AXP803 |
|
|
存储器 |
DDR3:1GB eMMC flash: 8GB |
|
|
工作电压 |
DC 5~6V |
|
|
最小工作电流 |
<20mA@sleep模式 |
|
|
供电方式 |
DC电源、USB电源、锂电池3.7~4.2V |
|
|
操作系统 |
Android 5.1 / Android 7.0 |
|
|
环境特性 |
工作温度 |
-10~70 |
|
存储温度 |
-40~85 |
|
|
结构特性 |
尺寸大小 |
66x43 mm |
|
重量 |
约10g |
|
|
封装类型 |
180 pin (2x90)1.27mm双排插针 |
|
|
接口说明 |
||
|
数字接口 |
UART |
5 x UART up to 1.5Mbps |
|
I2C |
3 x I2C up to 400Kbps |
|
|
USB |
1 x USB2.0 Host 1 x USB2.0 OTG up to 480Mbit/s |
|
|
SDIO |
2 x SD2.0 |
|
|
SPI |
1 x SPI |
|
|
GPIO |
10 x GPIO |
|
|
显示接口 |
HDMI |
1 x HDMI v1.4 up to 1080P@60fps |
|
LVDS |
1-ch 8bit LVDS up to 1366x768 |
|
|
MIPI |
1 x MIPI DSI 4-lanes up to 1920x1200 |
|
|
音频接口 |
HeadPhone Out |
1 x Stereo HeadPhone |
|
MicPhone In |
1 x Analog MicroPhones 1 x Digtal MicroPhones |
|
|
LineIn |
1 x Stereo LineIn |
|
|
IIS |
1 x IIS |
|
|
视频接口 |
Camera |
1 x DVP CSI，最大支持5MP |
|
按键 |
Power On/Off |
开关机键 |
|
Reset |
复位键 |
|
|
LRADC |
用分压电阻扩展按键 |
|
|
Uboot |
烧录键 |
|
|
视频处理 |
||
|
视频编码 |
最大支持H.264 1080P，60fps |
|
|
视频解码 |
H.264：1080P@60fps MPEG1/2/4：1080P@60fps VP8：1080P@60fps AVS/AVS+：1080P@60fps JPEG/MJPEG：1080P@30fps |
|
软件资源：
Android7.1系统
Android5.1系统
Tina系统

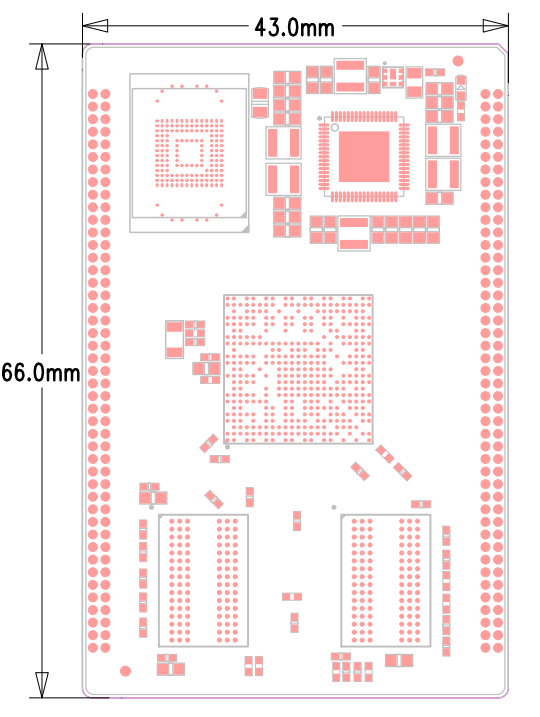

PCBA尺寸：66mm*43mm
引脚类型：1.27mm间距双排插针
引脚数量：180个
