RER-A83TCORE2
产品名称 ：全志A83T核心板
产品型号 ：A83T-core2
产品应用 ：门禁、医疗、智能家居、低端平板等
- 产品介绍
- 规格参数
- 应用案例
- 文档下载

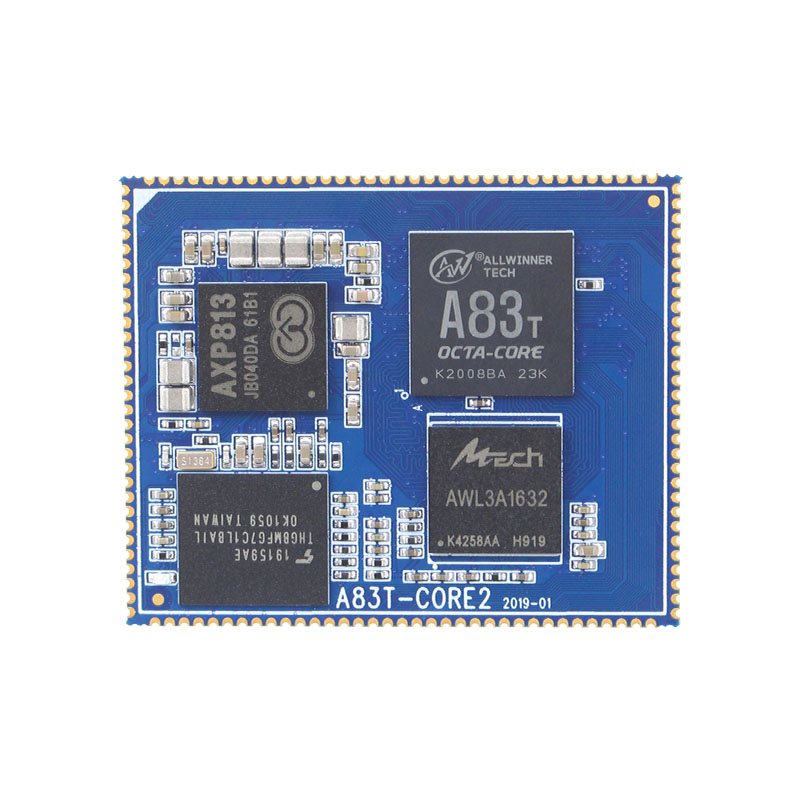

A83T-Core2模块是基于全志八核心A83T平台设计的高性价比嵌入式核心模块板。采用130pin邮票孔封装形式，六层高速PCB设计，体积非常小。
A83T-Core2模块集成2GB LPDDR3内存和16GB EMMC存储器，集成PMU芯片，集成音频Codec功能。GPU为PowerVR SGX544 可满足较高端的视频编解码需求。提供丰富的外设资源：USB、UART、SDIO、SPI、IIC、GPIO。支持驱RGB/LVDS/MIPI接口的显示屏，最大分辨率1920x1200。
|
产品说明 |
||
|
核心资源 |
处理器 |
Allwinner A83T 八核ARM Cortex-A7 2.0G主频 |
|
电源管理 |
AXP813 |
|
|
存储器 |
LPDDR3:2GB eMMC flash: 16GB |
|
|
工作电压 |
DC 5~6V |
|
|
最小工作电流 |
<10mA@sleep模式 |
|
|
供电方式 |
DC电源、USB电源 |
|
|
操作系统 |
Android 5.1/Linux3.10 |
|
|
环境特性 |
工作温度 |
-10~70 |
|
存储温度 |
-40~85 |
|
|
结构特性 |
尺寸大小 |
48.3x39.4 mm |
|
重量 |
约8g |
|
|
封装类型 |
130 LCC pin |
|
|
接口说明 |
||
|
数字接口 |
UART |
4 x UART up to 1.5Mbps |
|
I2C |
3 x I2C up to 400Kbps |
|
|
USB |
1 x USB2.0 Host 1 x USB2.0 OTG up to 480Mbit/s |
|
|
SDIO |
2 x SD2.0 |
|
|
SPI |
1 x SPI |
|
|
GPIO |
4 x GPIO with interrupt |
|
|
显示接口 |
RGB |
18bit RGB up to 1920x1080 |
|
LVDS |
1-ch 8bit LVDS up to 1366x768 |
|
|
MIPI |
1 x MIPI DSI 4-lanes up to 1280x800 |
|
|
音频接口 |
HeadPhone Out |
1 x Stereo HeadPhone |
|
MicPhone In |
1 x Analog MicroPhones |
|
|
按键 |
Power On/Off |
开关机键 |
|
Reset |
复位键 |
|
|
LRADC |
用分压电阻扩展按键 |
|
|
Uboot |
烧录键 |
|
|
视频处理 |
||
|
视频编码 |
支持H.264 1080P@60fps 720P@120fps |
|
|
视频解码 |
HEVC/H.265：1080P@30fps H.264 BP/MP/Hp：4K@24fps, 1080P@60fps MPEG1/2/4，VP8：1080P@60fps WMV9/VC1，JPEG/MJPEG：1080P@30fps |
|
软件资源：
Android5.1系统
Linux+QT5系统

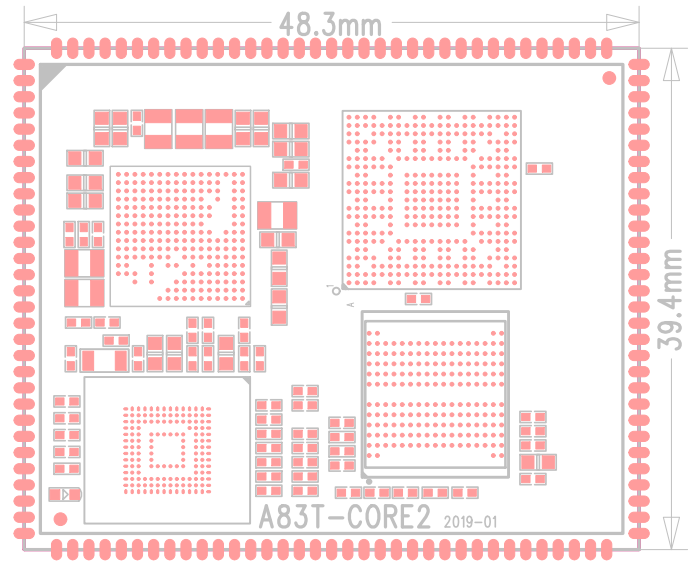

PCBA尺寸：48.3mm*39.4mm
引脚类型：邮票孔 间距1.2mm
引脚数量：130个
