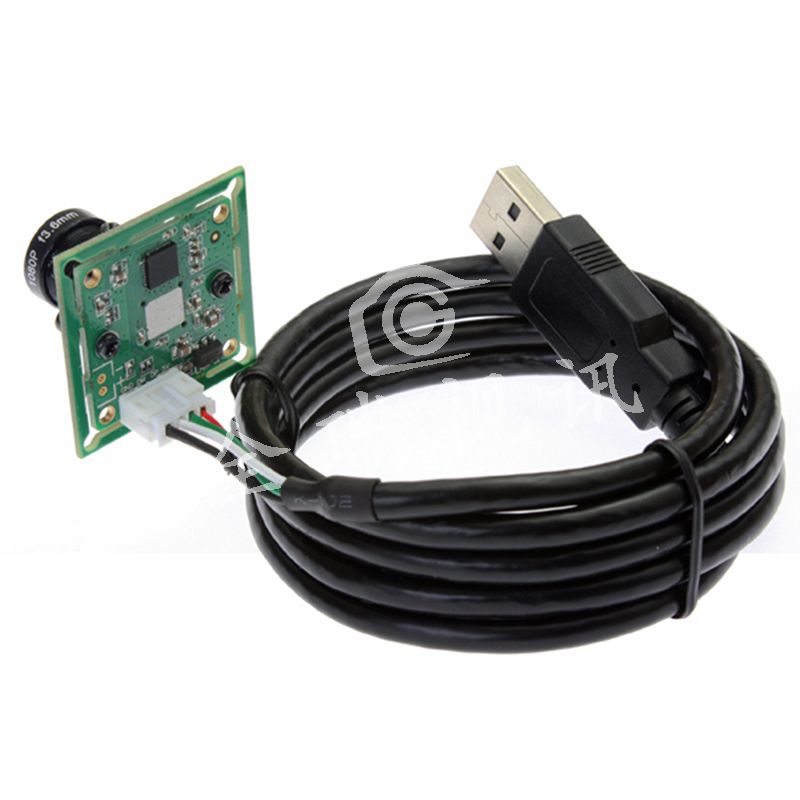

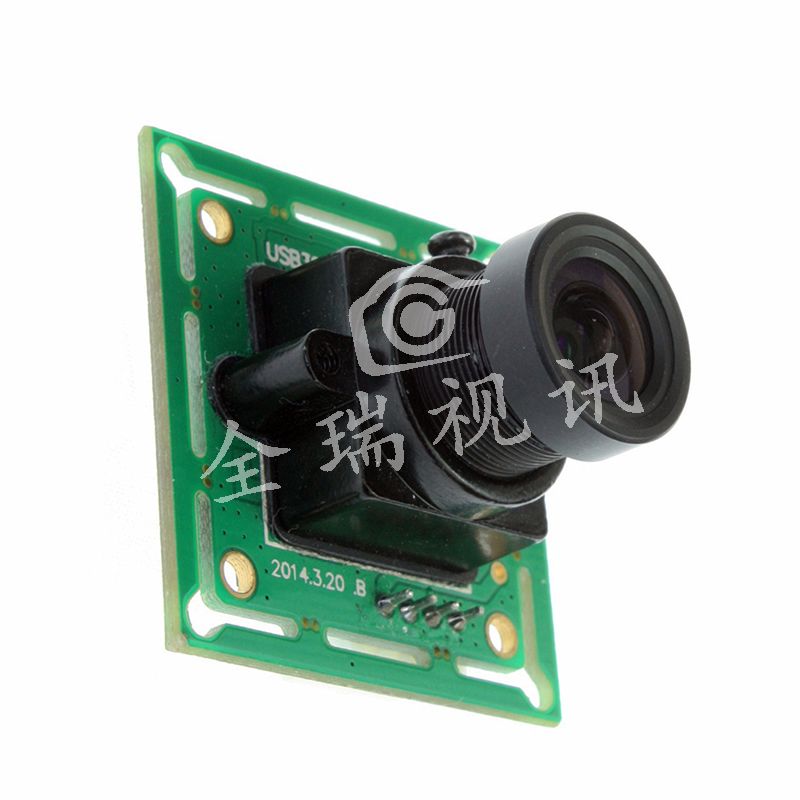

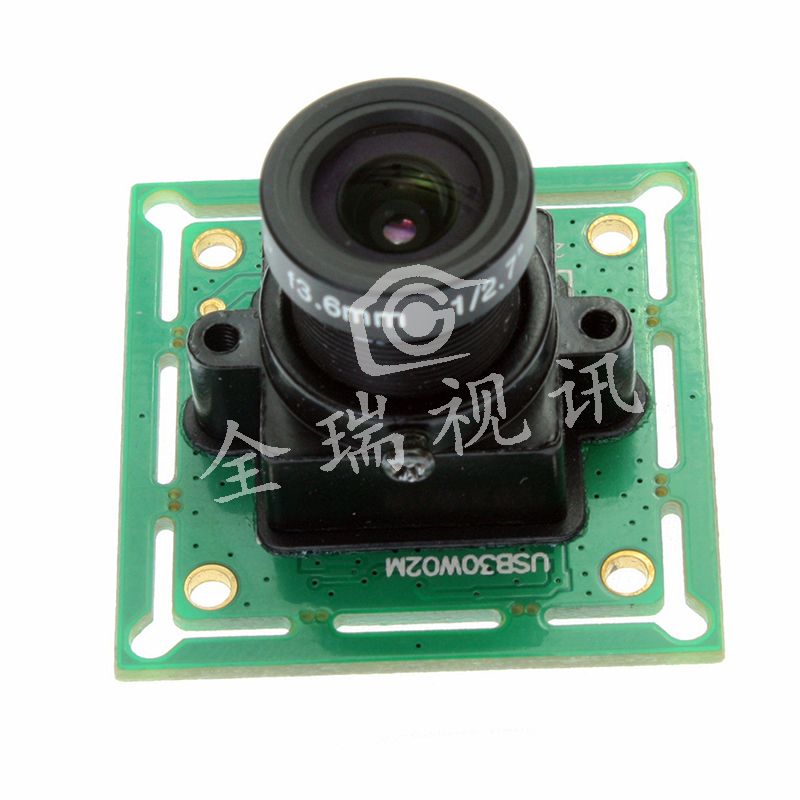

QR-USB30W02M
产品名称 ：30万像素高速60帧USB摄像头模组
产品型号 ：QR-USB30W02M
产品应用 ：二维码扫描、ATM监控、4MT工程摄像、外接拓展WIFI模块
采用30万像素顶级感光芯片OV7725，支持MJPEG压缩格式输出，高帧率60帧/秒，兼容USB1.1低速/USB2.0高速接口，Windows/linux系统免驱动，适用于嵌入式系统二次开发！
- 产品介绍
- 规格参数
- 应用案例
- 文档下载
主要特点
1.采用30万像素顶级感光芯片 OV7725。
2.适用于做视频监控、图像处理。
3.支持MJPEG压缩格式输出。
4.高帧率60帧/秒，适用于高速摄像。
5.兼容USB1.1低速/USB2.0全速接口。
6.windows/Linux系统免驱动，即插即用。
7.提供windows/Linux系统的SDK开发源码。
8.适用于嵌入式系统二次开发。
本产品支持硬件MJPEG压缩，直接输出压缩后的数据流，节省USB带宽，非常适合用在嵌入式设备上，搭配linux、wince、Android等系统。 提供ARM+Linux USB摄像头解决方案，支持市面上所有(这里指带有USB HOST接口，运行嵌入式操作系统)的嵌入式开发板，如三星S3C系列、S5P系列、Exynos系列，TI的DM系列、AM335X系列，ATMEL的AT91系列，飞思卡尔的iMX系列，路由器方案如RT5350等（CPU种类太多，无法一一列举），提供linux平台的应用程序源码（不需要再开发驱动）。
产品参数
产品型号 |
QR-USB30W02M |
Sensor |
OV7725 |
Lens Size |
1/4 inch |
像元尺寸 |
6.0um X 6.0um |
图像区域 |
3984 µm x 2952 µm |
有效像素 |
640(H)X480(V) |
输出图像格式 |
MJPEG / YUV2（YUYV） |
支持的分辨率及帧率 |
640X480 MJPEG@ 60fps YUY2@ 30fps/ 480X480 MJPEG@ 30fps YUY2@ 30fps450X450 MJPEG@30fps YUY2@ 30fps/ 352X288 MJPEG@ 30fps YUY2@ 30fps320X240 MJPEG@30fps YUY2@ 30fps/ 240X240 MJPEG@ 30fps YUY2@ 30fps |
信噪比 |
50dB |
动态范围 |
60dB |
灵敏度 |
3.8V/lux-sec@550nm |
最低照度 |
0. 2lux |
快门类型 |
Electronic rolling shutter / Frame exposure |
接口类型 |
USB2.0 High Speed |
支持免驱协议 |
USB Video Class（UVC） |
自动曝光控制AEC |
支持 |
自动白平衡AEB |
支持 |
自动增益控制AGC |
支持 |
可调节参数 |
亮度 对比度 色饱和度 色调 清晰度伽玛 白平衡 逆光对比 曝光度 画面翻转 |
镜头 |
标配3.6mm，可选2.1/2.5 /2.8/ 6mm |
夜视功能 |
需要配合感应红外镜头和红外灯板实现 |
红外灯板供电接口 |
支持 2P-2.0mm插座 |
供电方式 |
USB BUS POWER 4P-2.0mm插座 |
工作电压 |
DC5V |
工作电流 |
100mA~160mA |
工作温度 |
-10～70℃ |
存储温度 |
-20～85℃ |
板机尺寸 |
32X32mm（兼容26X26mm） |
板机重量 |
大概 30g |
线长度 |
标配1米，可选2、3、5米 |
支持的系统 |
WinXP/Vista/Win7/Win8Linux with UVC（above linux-2.6.26）MAC-OS X 10.4.8 or laterWince with UVCAndoid 4.0 or above with UVC |
产品参数
产品型号 |
QR-USB30W02M |
Sensor |
OV7725 |
Lens Size |
1/4 inch |
像元尺寸 |
6.0um X 6.0um |
图像区域 |
3984 µm x 2952 µm |
有效像素 |
640(H)X480(V) |
输出图像格式 |
MJPEG / YUV2（YUYV） |
支持的分辨率及帧率 |
640X480 MJPEG@ 60fps YUY2@ 30fps/ 480X480 MJPEG@ 30fps YUY2@ 30fps450X450 MJPEG@30fps YUY2@ 30fps/ 352X288 MJPEG@ 30fps YUY2@ 30fps320X240 MJPEG@30fps YUY2@ 30fps/ 240X240 MJPEG@ 30fps YUY2@ 30fps |
信噪比 |
50dB |
动态范围 |
60dB |
灵敏度 |
3.8V/lux-sec@550nm |
最低照度 |
0. 2lux |
快门类型 |
Electronic rolling shutter / Frame exposure |
接口类型 |
USB2.0 High Speed |
支持免驱协议 |
USB Video Class（UVC） |
自动曝光控制AEC |
支持 |
自动白平衡AEB |
支持 |
自动增益控制AGC |
支持 |
可调节参数 |
亮度 对比度 色饱和度 色调 清晰度伽玛 白平衡 逆光对比 曝光度 画面翻转 |
镜头 |
标配3.6mm，可选2.1/2.5 /2.8/ 6mm |
夜视功能 |
需要配合感应红外镜头和红外灯板实现 |
红外灯板供电接口 |
支持 2P-2.0mm插座 |
供电方式 |
USB BUS POWER 4P-2.0mm插座 |
工作电压 |
DC5V |
工作电流 |
100mA~160mA |
工作温度 |
-10～70℃ |
存储温度 |
-20～85℃ |
板机尺寸 |
32X32mm（兼容26X26mm） |
板机重量 |
大概 30g |
线长度 |
标配1米，可选2、3、5米 |
支持的系统 |
WinXP/Vista/Win7/Win8Linux with UVC（above linux-2.6.26）MAC-OS X 10.4.8 or laterWince with UVCAndoid 4.0 or above with UVC |
工程商店监控考勤机、二维码扫描设备、ATM监控设备、工程录像、人头计数等；
